conseil pour Watercooling

Message par X-System »

bizarre ce wb ^^
Mais c'était un des meilleurs WB à l'époque. C'est le petit frère de Swiftech Apogee. Et c'était recommandé par des membres de Cooling-Masters à l'époque :)

Je me rappelle que je l'avais installé, il y a 5 ans.
PC1 = MW70-3S0 # 2x E5-2689 v4 # 32Go DDR4-2400 ECC reg # RTX 3080 Ti # 2x1To SSD
PC2 = Z170XP-SLI # i7-7700 # 32Go DDR4-2400 # 240Go NVMe # SAS9211-8i # 10 SSD/HDD SATA # LTO-5 SAS
PC3 = T460p # i7-6700HQ # 16Go DDR4-2133 # 940MX # 240Go SSD
Avatar de l’utilisateur
poulpito
Messages : 12402
Inscription : ven. 12 janv. 2018 17:44
Localisation : Grenoble

conseil pour Watercooling

Message par poulpito »

ouai parce que je me souviens pas que les apogee GT avaient des trous dans les pics c'était juste des pics carrés au milieu du wb

sinon CM ca rox \o/ dommage que ce soit mort (ou presque)
Avatar de l’utilisateur
poulpito
Messages : 12402
Inscription : ven. 12 janv. 2018 17:44
Localisation : Grenoble

conseil pour Watercooling

Message par poulpito »

tient tu as des bonnes info de ivan

http://smpfr.mesdiscussions.net/smpfr/H ... htm#t12809
Avatar de l’utilisateur
X-System
Messages : 6848
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par X-System »

Je suis inscrit chez CM en 2004, j'y étais resté pendant quelques années que c'était bien actif pour un petit forum comme ici mais des membres fous se vieillissent.

J'ai vendu toutes les pièces de watercooling sauf j'ai gardé ma pompe de 1500 litres par heure :D
PC1 = MW70-3S0 # 2x E5-2689 v4 # 32Go DDR4-2400 ECC reg # RTX 3080 Ti # 2x1To SSD
PC2 = Z170XP-SLI # i7-7700 # 32Go DDR4-2400 # 240Go NVMe # SAS9211-8i # 10 SSD/HDD SATA # LTO-5 SAS
PC3 = T460p # i7-6700HQ # 16Go DDR4-2133 # 940MX # 240Go SSD
Avatar de l’utilisateur
poulpito
Messages : 12402
Inscription : ven. 12 janv. 2018 17:44
Localisation : Grenoble

conseil pour Watercooling

Message par poulpito »

pareil pour CM mais j'ai mis un moment avant de m'inscrire
j'ai toujours des DOD R404a et propane dans le garage ^^
Avatar de l’utilisateur
X-System
Messages : 6848
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par X-System »

Le waterchill est vraiment excellent par rapport le watercooling pour refroidir des chaudières :D
PC1 = MW70-3S0 # 2x E5-2689 v4 # 32Go DDR4-2400 ECC reg # RTX 3080 Ti # 2x1To SSD
PC2 = Z170XP-SLI # i7-7700 # 32Go DDR4-2400 # 240Go NVMe # SAS9211-8i # 10 SSD/HDD SATA # LTO-5 SAS
PC3 = T460p # i7-6700HQ # 16Go DDR4-2133 # 940MX # 240Go SSD
Avatar de l’utilisateur
yullito
Messages : 3018
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par yullito »

c'est relativement simple si tu as les outils de base;
- une baignoire
- une config
- du PQ
- du temps (beaucoup au début si tu veux faire propre...)
- de la biere.
bah je pense que ca devrait le faire :
baignoire : yes !!
config : en cours de
PQ : des feuilles de merisiers , ca passe ?? :p
du temps : oui et même si j'en ai pas , j'en prendrai !!
de la bière : toujours !!!! on est informaticien ou on l'est pas :d
Avatar de l’utilisateur
poulpito
Messages : 12402
Inscription : ven. 12 janv. 2018 17:44
Localisation : Grenoble

conseil pour Watercooling

Message par poulpito »

regarde le lien que j'ai posté sur le topic de ivan ^^ tu aura pas mal d'infos
Avatar de l’utilisateur
biour
Messages : 24439
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par biour »

je retrouve plus ou j'ai posté les tof de Behemoth
I7950@4.4Ghz+2xHD5970 WC, j'ai besoin pour tenir les temps en fort OC de 1x360+1x1080 :D
Avatar de l’utilisateur
biour
Messages : 24439
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par biour »

Copier collé d'un autre fofo

MAJ 12/12/2010 Version Final

Donc on modif un peu la carte mère (inutile donc indispensable)

On range un peu le câblage, finalement c'est petit un HAF932
Merci a madame pour son pistole a colle
Image Image Image Image

Et voila,

De nuit
Image Image

De jour

Double pompe + purge
Image Image
L'amorcage du circuit avec les 2 pompes est particulièrement Galère a gerer, les pompes enrent en cavitaion, si j'en branche une seul celle ci reboucle par celle arreté


Photo faite lors des tests de fuite


Je suis au fait que le cablage n'est pas parfait loin de la mais si vous regardez les differentes photos des evolutions il y'a un grand bon en avant
LE soucis est que la config est beaucoup trop charger pour faire quelque chose de tip top
et qu'elle n'a pas ete penser des le depart pour un WC:gogol:

Composant
  • Boitier: Cooler Master- HAF 932
  • CM: Asus SABERTOOTH X58 (SABERTOOTHX58)
  • Cpu: Core i7 950 Bloomfield (BX80601950)
  • Ram: 12Go Corsair 6Go DDR3 2000Mhz C9 (CMX6GX3M3A2000C9)
  • CG: Crossfire HD5970 (Asus EAH5970/G/2DIS/2GD5 + Club3D CGAX-59748DP)
  • Alim: Corsair 950w TX + Alim Pcie 650W
  • Regulateur: Zalman - Régulateur de ventilateurs - ZM-MFC2 - 4 ventilateurs
  • Lecteur Optique: LG Lecteur Blu-ray HD-DVD
  • Disque Dur:
    • 2*Samsung - Disque dur - 1 To ( 1000Go ) - 32 Mo - SATA 2 - 7200 tours HD103UJ
    • 1*Samsung - Disque dur - 1 To ( 1000Go ) - 32 Mo - SATA 2 - 7200 tours HD103Us
    • 1*Samsung - Disque dur - 2 To ( 1000Go ) - 32 Mo - SATA 2 - 7200 tours HD203UW
  • pompe dc12-260 - 12 volts x 2
  • waterblock vga ek-fc5970 Cu-Plexi cf ati hd5970 x 2
  • Waterblock Cpu HK V3 LC 1366 x1
  • radiateur xtreme 360 (360s) x 1
  • blacksilentfan xl2 120*120*25mm, 21db, 58cfm, connect. 3 pins carte mère rev 3.00 bulk x 6
  • connecteur sli / crossfire réglable pour relier 2 cartes vga, espace 1 slots x 1
  • tuyau pvc semi-rigide Noir 10mm interne, 13mm externe
  • filtre de rechange pour filtre anti-impuretés plexi x 2
  • réservoir acrylique multioption 150 rev.2 ekwaterblocks x 1
  • grille métallique de protection ventilateur 120x120 noir x 3
  • radiateur Phobya Xtreme NOVA 1080 x1
  • Watercool HK CPU LGA775 Rev. 3.0 LC x1
  • Phobya G-Silent 12 1500rpm Red LED x9
  • Fillport noir nickel x1
  • Phobya Y-Kabel 3Pin Molex auf 9x 3Pin Molex 60cm - Schwarz x1
  • Passe cloison
  • Zalman MFC1-black (6ports)




Je viens de rassembler et commenter les différentes évolutions de Béhémoth


Présentation Officiel de Béhémoth בהמות!! (Version Air cooling puis WC)


Béhémoth - Wikipédia
Béhémoth ou B'hemot (Bəhēmôth -- Hébreu, בהמות) est une créature mentionnée dans le Livre de Job, 40:15-24.
Il est connu en arabe comme بهيموث (Bahīmūth) ou بهموت (Bahamūt) .

Le mot est la forme plurielle de (bəhēmāh: désigne en hébreu biblique les animaux domestiques, le bétail, bahaim en arabe), mais c'est un pluralis excellentiae, une méthode hébraïque pour exprimer la grandeur en "pluralisant" le nom (cf. Elohim), ce qui indique que le Béhémoth est la plus grande et puissante créature terrestre.
Config de départ:
  • Boitier: Cooler Master- HAF 932
  • CM: Gigabyte EP35-DS4 (Pcie_1 16@16x Pcie_2 16@4x)
  • Cpu: Intel Core 2 Quad Q9450 (2.66Ghz) - 12 Mo de cache @3.4Ghz
  • Ventirad: Noctua NH-U12(P?) +2x Noctua NF-P12-1300
  • Ram: 8Go (2x G.skill - Extreme Series - 4GBPI - 4 Go (2x2048) DDR2 PC8000 (1000Mhz) - 5-5-5-15)
  • CG: Crossfire HD5970 in progress (Asus EAH5970/G/2DIS/2GD5 + Club3D CGAX-59748DP)
  • Alim: Corsair 950w TX
  • Regulateur: Zalman - Régulateur de ventilateurs - ZM-MFC2 - 4 ventilateurs
  • Lecteur Optique: LG Lecteur Blu-ray HD-DVD
  • Disque Dur:
    • 2*Samsung - Disque dur - 1 To ( 1000Go ) - 32 Mo - SATA 2 - 7200 tours HD103UJ
    • 1*Maxtor - Disque dur - 500Go - 32Mo - SATA2 - xxxxxxx


Image Image Image Image Image Image


Évolution Air cooling
Voici les plaques de cuisson + Le Blower@5v (2A@12v) qui apporte un petit surplus d'air sans (trop de) bruit

Image Image Image

Conso du Bestio en AC





On attaque la 1er modif vers un WC complet:

-Car cela me trotté dans la tète
-Et que la 2em Carte vidéo a le ventilo quasi HS




On commence par la 1er Carte

Image Image


+Tard
Bon voila plus d'une heure que cela Tourne presque sans fuite :D (c'est sur qu'en bougeant le réservoir mal fermé)
Je laisse tourner toutes la nuit (enfin ce qu'il en reste), avec des feuilles témoins
Il faut que je regarde comment mieux fixer le réservoir car c'est Le point faible du montage, une partie du poids du réservoir ce trouve dessus (la pompe NDLR)
Image Image Image

Le montage avec les rondelles Temporaire, --> trouver des vis de 30mm et des rondelles noir pour faire plus propre --> Done

La façade, Rehobus du Rad, rehobus du boitier, lecteur BR


Sinon, réservoir trop grand mais c'était le seul en stock a ce moment la
J'ai oublier de monter les ressorts avant de remplir le circuit
Y'a du rangement a faire. Mais en 1er, voir si je n'ai pas flinguer les cartes :D

A priori c'est bien




Update 31/03/2010: modif sur Behemoth

Ajout de 2 Magicool - Radiateur Watercooling - Xtreme 120
+ 4 Boogie Bug - Ventilateur - BBFAN120PWM - 120 mm
Image Image
Bha sa ma foutu le bazar :D donc bien prévoir le montage total avant :D
sinon oui au dessus de 1000rpm les ventilo ils sont clairement audible --> Changement prévu pour 4 Revoltec en promo@2.70Euro


Image Image Image


Update du 20/04/2010: Grosse bertha

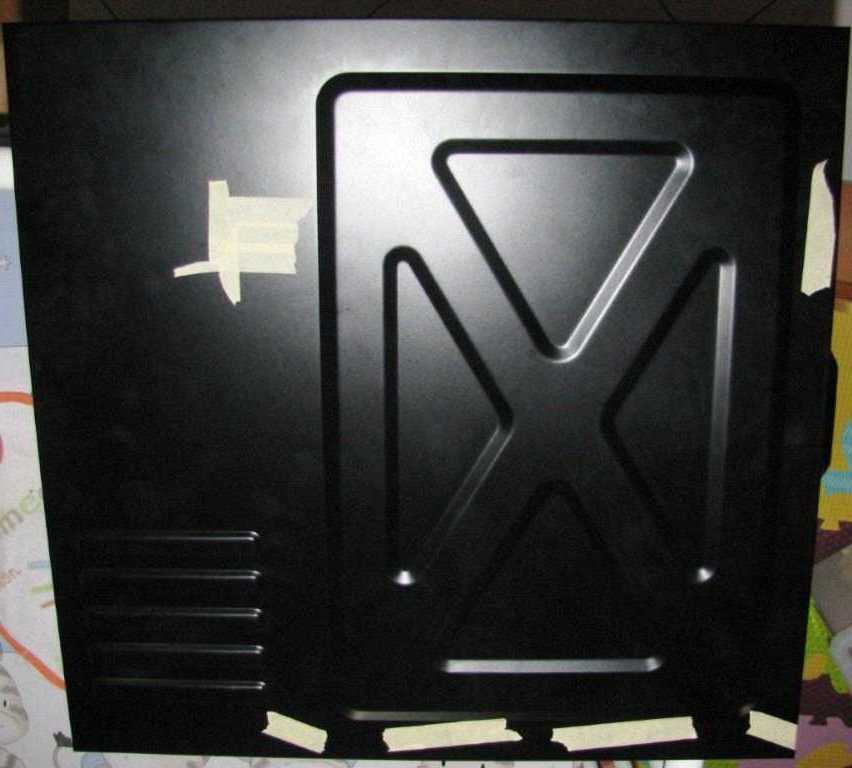

Comme cela ne suffisait point (1x360+2*120 en push pull), je me permet de rajouter (3em modif après le montage en Air cooling) un Nova 1080 et c'est 9 Ventilo de plus dans le systeme
+ un embout passe cloison (pas encore percer) et bien sur un WB Cpu HK LT v3.0
Image Image

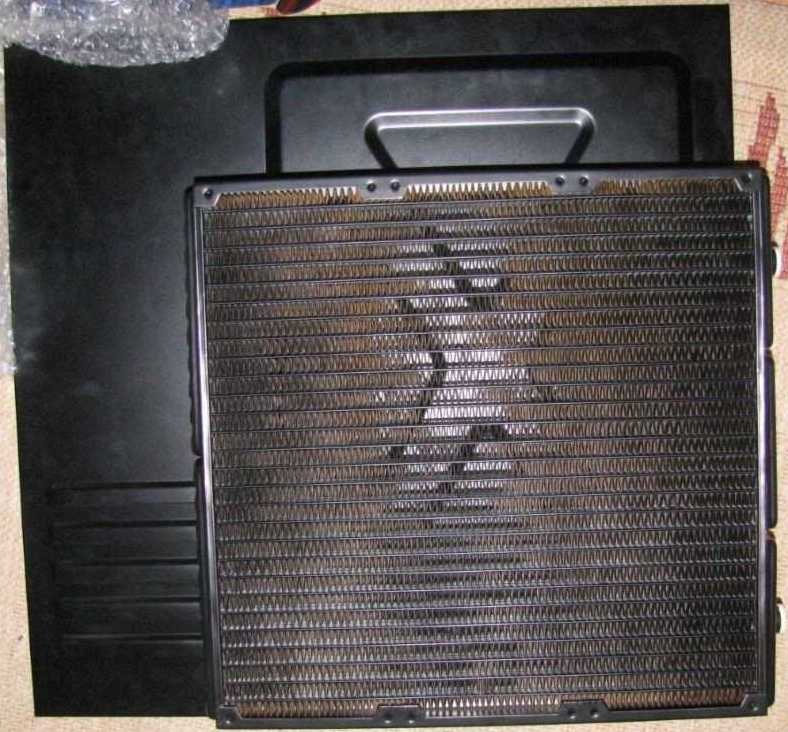

Montage en cours, oui on dirait que c'est petit, et oui c'est un 1080 fixé a la porte par seulement 10vis, et bizarrement les rondelles n'aillaient pas de partout (diam extérieur 1cm):3D: en prime une petite photo de ma perceuse 1er prix que je n'arrive pas a griller [fier.gif]

Image Image Image Image Image Image

On monte les Ventilo

Image Image

(il me reste une Réorganisation des câbles quand j'aurais reçu les dernières pièces)

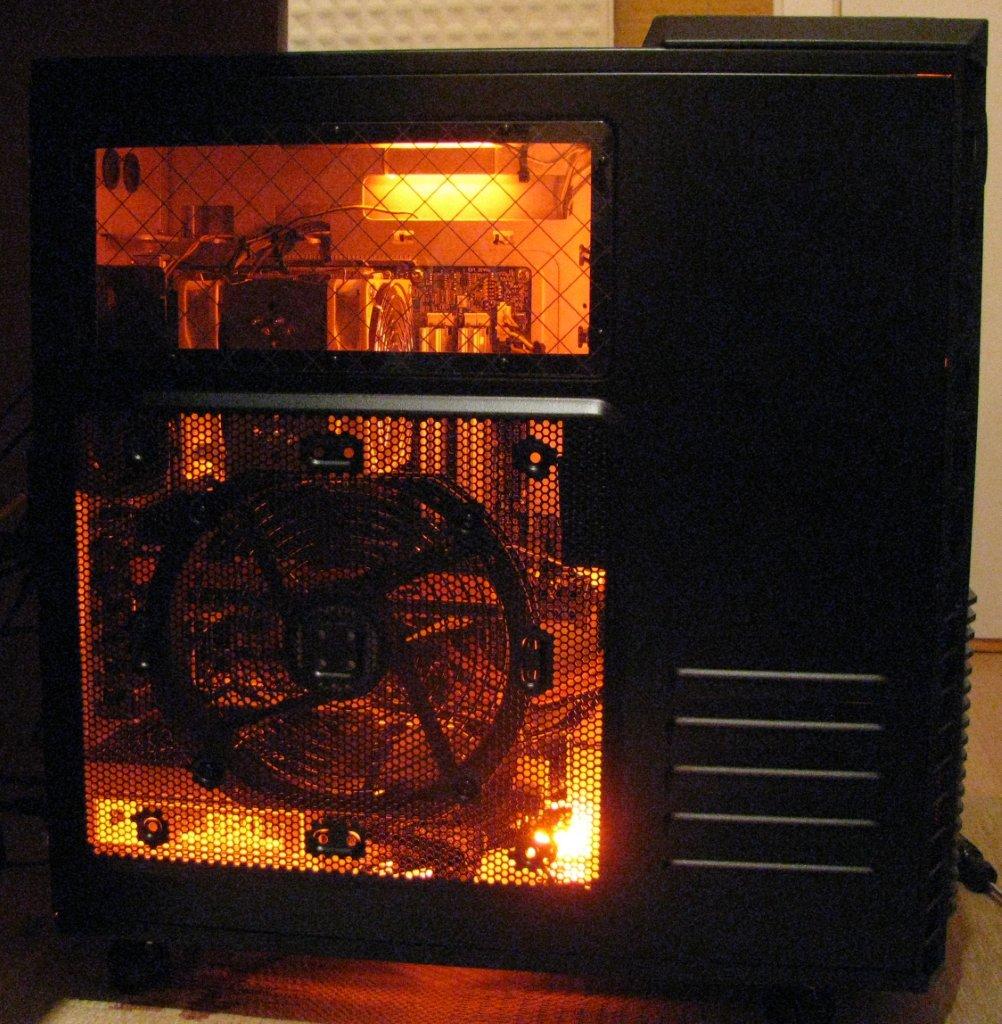

Monté sur le boitier de Jour et de nuit
Image Image

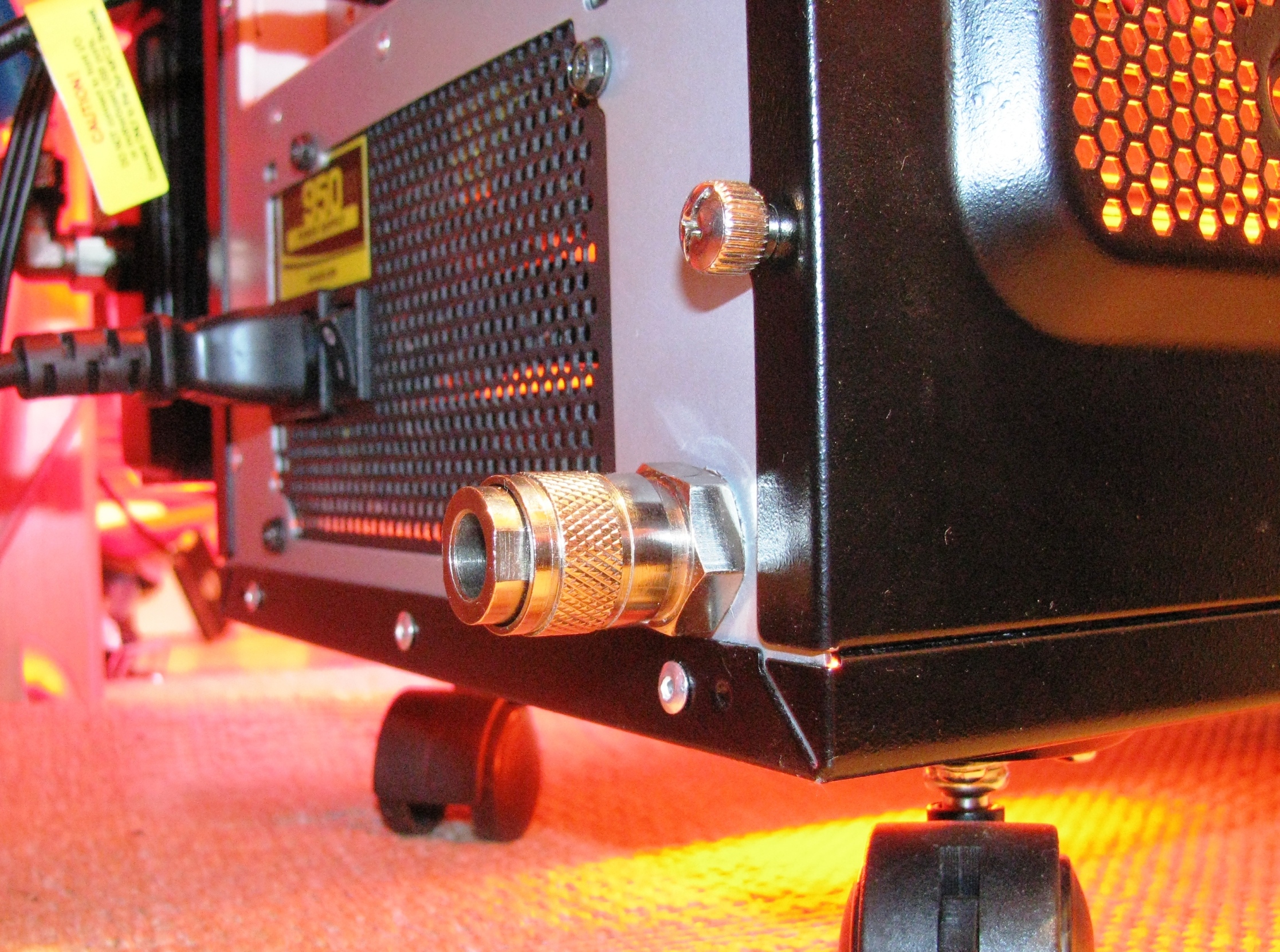

raccord extérieur (grand car je veux avoir de la marge pour ouvrir la porte)

Et de l'intérieur de Jour (bis) et de Nuit (bis)
Image Image

Bien sur j'attends toujours des pièces pour finir

L'indice Conso du Jour
999w voir LLL le MFC2 ne supporte plus (annoncé pour 800w Maxi)

MAJ du 26/04/2010
On attaque le rangement et pose d'un fillport et perçage pour le passe cloison
Image Image

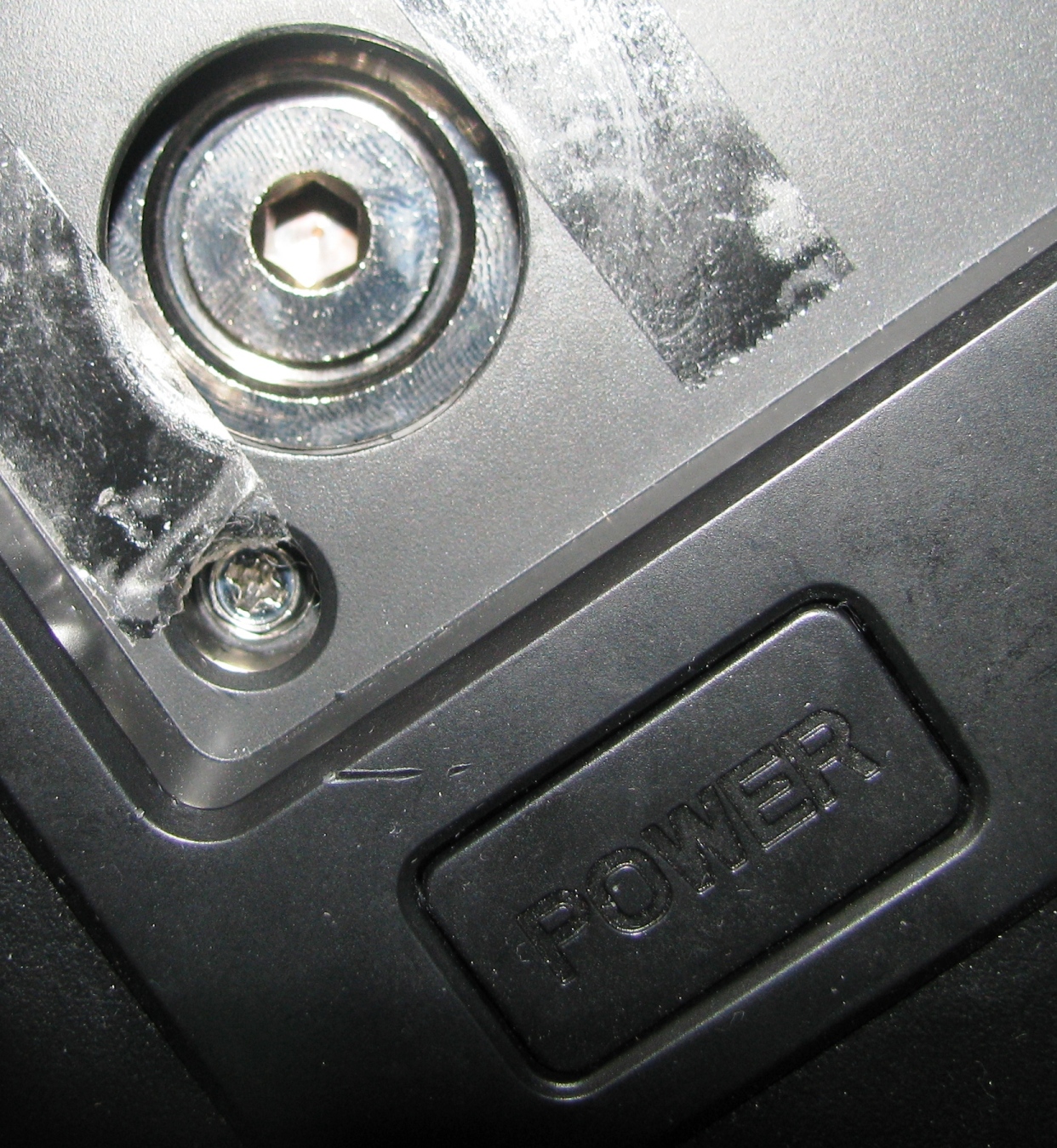

Fill/Unfill Port
Image Image Image

Une Super Nova
Image Image


Proof of condept (montage temporaire pour éviter le retour d'air chaud sur le devant)

Conso de malade !! (> 999w) :yahoo:


Rappel des pieces
  • pompe dc12-260 - 12 volts x 1
  • waterblock vga ek-fc5970 Cu-Plexi cf ati hd5970 x 2
  • radiateur xtreme 360 (360s) x 1
  • blacksilentfan xl2 120*120*25mm, 21db, 58cfm, connect. 3 pins carte mère rev 3.00 bulk x 6
  • connecteur sli / crossfire réglable pour relier 2 cartes vga, espace 2 slots x 1
  • tuyau pvc souple transparent 10mm interne, 13mm externe (au mètre) - super flexible doc micro x 4
  • ressort pour tuyau 13mm bleu réactif aux uv - 1 mètre doc micro x 4
  • filtre de rechange pour filtre anti-impuretés plexi x 2
  • réservoir acrylique multioption 400 rev.2 ekwaterblocks x 1
  • grille métallique de protection ventilateur 120x120 noir x 3
  • radiateur xtreme 120 (120s) x 2
  • radiateur Phobya Xtreme NOVA 1080 x1
  • Watercool HK CPU LGA775 Rev. 3.0 LC x1
  • Phobya G-Silent 12 1500rpm Red LED x9
  • Revoltec fan AirGuard ( 120x120x25mm ) x4
  • Fillport noir nickel x1
  • Phobya Y-Kabel 3Pin Molex auf 9x 3Pin Molex 60cm - Schwarz x1
  • Passe cloison
  • Zalman MFC1-black (6ports)

MAJ du 16-10-2010

Bon de retour aprés qq mois
avec:
une Carte cramé --> SAV, ce qui explique les pblm de températures rencontré sur les phases de cette carte
Retour SAV d'un nvl carte --> on change aussi le WB par précaution
Ajout d'une Alim Supplémentaire pour PCIE de 650w (2 emplacements 5"1/4) Car surcharge de l'alim principal avec des pics@1100w consommé a la prise)
vérification du WB cpu pour cause d'instabilité

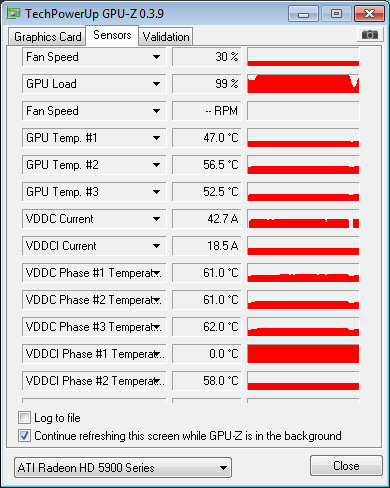

Test OCCT@Stock sur le CPU (pleine charge des GPU en // mais qui s'arrête car pas assez de ressource CPU d'ou les températures qui baisse car 1 seul circuit)




Test OCCT@3.4Ghz et 1.4 de Vcore





et donc sur les CG a pleine charge

Par contre lorsque l'on pas de tete et que l'on oublie la pate thermique sur les 2 Gpu (parfaitement nettoyé) cela donne ce genre de chose









Ancien post
Bonsoir
donc voila le topo, chui rouillé:ange:
10ans sans monter un WC (quand Noky en vendait donc y'a presque 10ans:gogol:)

Et je bloque un peu donc si certain veulent me faire partager leur avis /expérience

Le Topo:
J'ai une HD5970 qui me sert pour le jeux mais surtout pour boinc (C'est mon choix:fun:)
elle tourne pas mal, sauf bien sur les températures de phases




j'envisage dans un futur très proche l'achat d'une 2em HD5970 (5jours)
donc avec 2 sèche cheveux dans le boitier ce n'est pas possible:mad: (ni pour ma petite famille)

donc j'aimerais WC les 2 cg et uniquement elles (enfin surtout baisser la températures des phases), 70° pour chaque cartes et composant de celle ci serait l'idéal (H24@100%), le bruit de ventilation ne me gène pas tant que cela n'est pas un sèche cheveux.

Config:
Alim Corsair 950w
Cooler master HAF932
Q9450+NH-U12P+2 NFP12 en push pull

Le Haf a déjà des réservations pour un rad de 360 et j'envisage de les utiliser


Le WC:
D'aprés mes recherches

- 2x EK-FC5970 Acetal+Nickel --> A voir pour une phase qui ne serait pas en contact

- 2x EK-FC5970 RAM Backplate - Black -- pas forcement nécessaire mais comme c'est du H24@100% un petit peu de dissip en plus

- 1x EK-CoolStream RAD XT (360) -- Choisi au hasar

- 6x Ventilo 12cm a definir (NFP12?)

- 1x Pompe (j'ai une MJ1000 mais je doute qu'elle me serve encore) -- Laing?

- X x Embouts?

- X m de tuyau

- Rajout d'un rad de 140?

- Jupe? - pas sur que j'ai la place avec le rad CPU


Et dernière question en série ou en parallèle? je penche plus pour du // avec une pompe qui pousse

donc n'hesité pas, mon but n'est pas non plus d'y laisser un rein de je dois vendre une config pour payer le WC donc ce n'est pas non plus urgent

Cdlt Biour

ps: on me parle de ce model mais je ne trouve pas grand chose comme info dessus
Carte graphique Radeon HD 5970, 2 Go, Version LCS, Power-Color à 599.90*€
De plus au vue des photos j'ai peur que le WB ne refroidisse pas bien les Phases
T1nyb0y
Messages : 1159
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par T1nyb0y »

Qqun a déjà WC du rackable ?

J'ai un PE 6650 qui fait rien à la maison [:t1nyb0y]
Avatar de l’utilisateur
biour
Messages : 24439
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par biour »

Ivan :D
TheMartel
Messages : 7590
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par TheMartel »

Qqun a déjà WC du rackable ?

J'ai un PE 6650 qui fait rien à la maison [:t1nyb0y]
si il y a du 12cm quelque part c'est facile... sur les machines constructeur en general c'est l'horreur a mettre en place, ou alors il faut du externe/semi externe
T1nyb0y
Messages : 1159
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par T1nyb0y »

Faudra voir, pour l'instant je peux pas :/

Mais bon faut avouer qu'un engin comme le 6650, à part table basse, il fait plus grand chose :D Du coups pourquoi pas en faire un truc marrant
mosie
Messages : 3024
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par mosie »

yop, poulpito

Il te resterai quoi en DOD/chill ?

Si tu compte t'en séparé ca peut m'intéresser ....
Avatar de l’utilisateur
poulpito
Messages : 12402
Inscription : ven. 12 janv. 2018 17:44
Localisation : Grenoble

conseil pour Watercooling

Message par poulpito »

il me reste un dod complet avec evapo home made
un autre dual evapo que je garde et un chiller pareil en stock

pour le premier si je m'en sépare c'est en pièce détachées

mosie
Messages : 3024
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par mosie »

hhmm ton chiller me tente.

apré faut que je voie le matos dessus et le prix.

mais ca me tente bien, car TRÈS urgent la, avec la sécheresse, ma source faiblis dangereusement.
Avatar de l’utilisateur
poulpito
Messages : 12402
Inscription : ven. 12 janv. 2018 17:44
Localisation : Grenoble

conseil pour Watercooling

Message par poulpito »

les deux autres je les gardes il y a que le premier dont je veux me débarrasser en pièces
mosie
Messages : 3024
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par mosie »

ha, dommage.

Pige po, le 1er et fonctionnel mais tu veux le démonter pour le revendre ?
levend
Messages : 9143
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par levend »

ça sert encore les chillers ?
Pas le moral
Avatar de l’utilisateur
Larifounette
Messages : 7803
Inscription : ven. 12 janv. 2018 17:44
Localisation : Maine et Loire

conseil pour Watercooling

Message par Larifounette »

sa depend de ce que tu refroidit, mais bon, en générale, avec des rads sa suffit largement. Enfin, pour mosie, je sais pas, faut demander à une usine nucléaire :)
levend
Messages : 9143
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par levend »

Lui, il utilise son congélateur bahut comme boitier. :D
Pas le moral
TheMartel
Messages : 7590
Inscription : ven. 12 janv. 2018 17:44

conseil pour Watercooling

Message par TheMartel »

ça sert encore les chillers ?
meilleure carac electrique a faible temperature, donc theoriquement plus c'est bas plus tu peux oc...
Avatar de l’utilisateur
Larifounette
Messages : 7803
Inscription : ven. 12 janv. 2018 17:44
Localisation : Maine et Loire

conseil pour Watercooling

Message par Larifounette »

C'est pas toujours vrais TheMartel

Les new cpu on tendance à freezer sous grand froid.
Avatar de l’utilisateur
poulpito
Messages : 12402
Inscription : ven. 12 janv. 2018 17:44
Localisation : Grenoble

conseil pour Watercooling

Message par poulpito »

Les cold bug sont ecore bien presents mais bon
Un chiller ou dod cplutot pour le fun.
Le premier dod ouije veux garder la carasse et donc demonter les elements
Répondre
