Topic Unique Dell 6450

Message par **biour** » lun. 13 nov. 2006 21:59

Bonjour
Je propose donc de faire un Topic Unique sur les Dell de la commande grouppé

Config:
Quad Xeon PIII 700Mhz (900 2Mo possible)
4Go (8Go max) de Sdram Ecc Reg 16 emplacements (Selon version)
PCI64
Perc3/DC 128Mo + Batterie

**************************************************************************
**************************************************************************

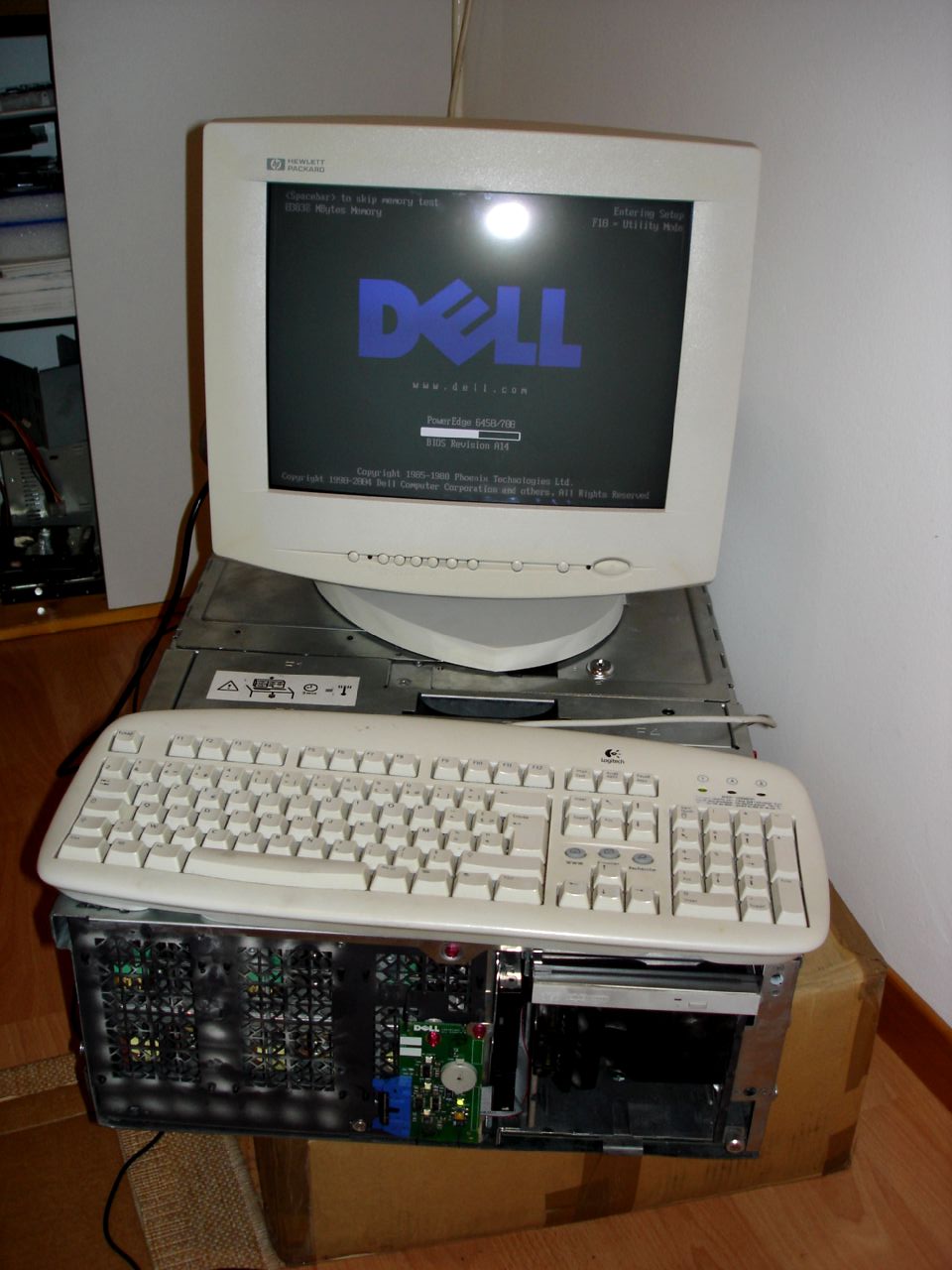

Tout d'abord des Tofs

Appercu Du support D7 et du lecteur

Memory Riser

******************************************************************************
******************************************************************************

Important [#e2001c]/!\[/#e2001c]
Le bios a une fonction Fan noise reduction, si ce n'est pas deja fait, activé la

elle n'etait pas presente sur mon ancien 6350 (identique au 6450) qui faisait presque autant de bruit que l'octo

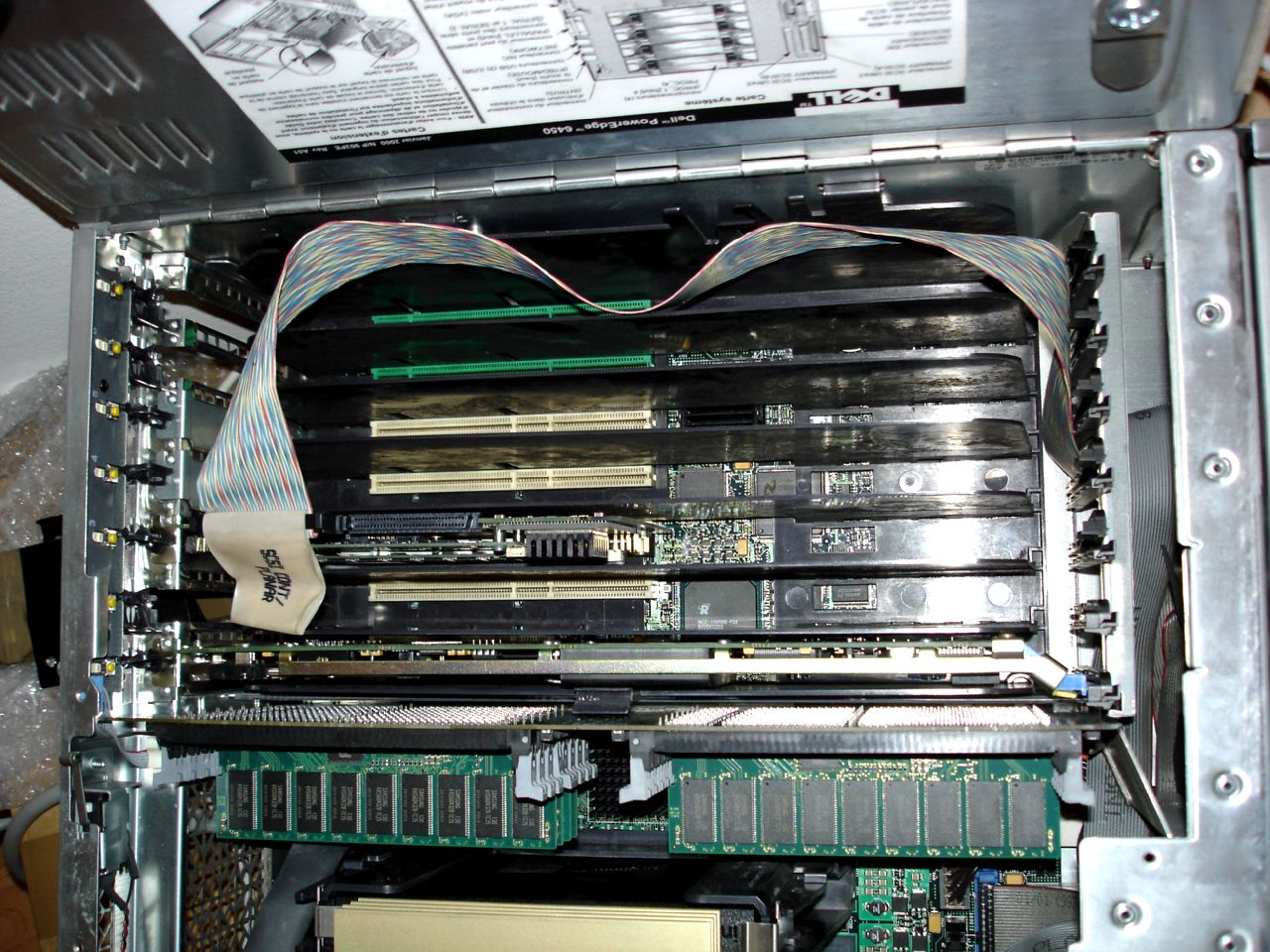

Les 2 port PCI 64Bit Vert sont les port pci64@66Mhz (a verif)

Mise a Jour
Pour les mise a jour, tout d'abord trouver votre Service Tag
Comment faire? Ce rendre sur cette page
puis sur celle la une fois trouver rentrer le numero qui facilitera votre recherche

ou alors ici si vous avez le memes que le mien

******************************************************************************
******************************************************************************

Derniere Version
Bios: A14

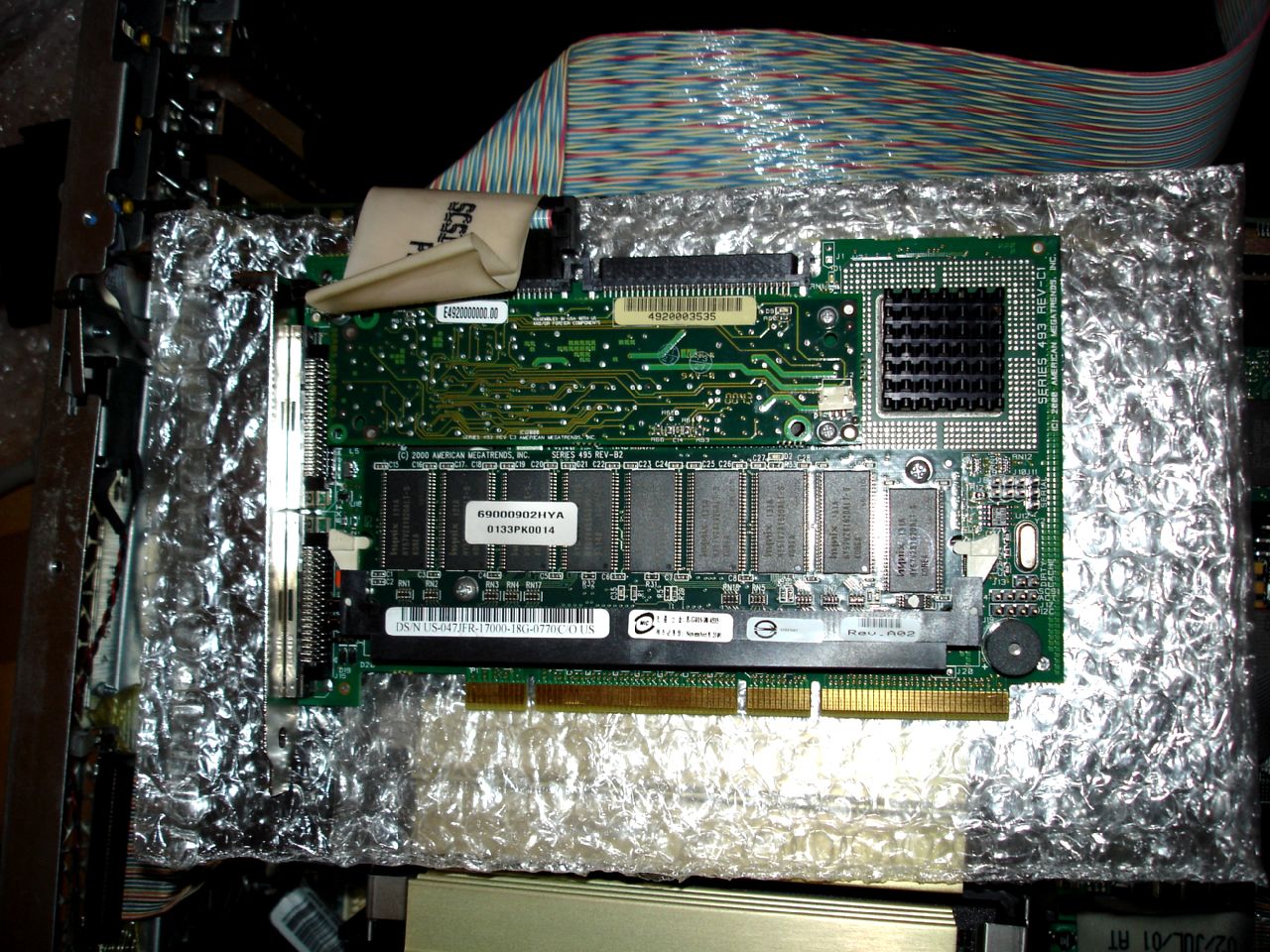

Perc 3/DC:
A verif: Perc3 = Elite 1600 ??

Key Features � IA-64 Ready � Two Ultra160 SCSI Channels � Smart Init: Automatically Checks Logical Drive Consistency � 64-Bit 66 MHz PCI � PCI 2.2 Compliant � One DIMM Socket with 66 MHz 72-Bit Unbuffered 3.3 V ECC SDRAM
Firmware
LSI Logic PERC3/DCL, PERC3/DC, PERC3/QC, PERC3/SC, v.199A, A40
Date de la version : 11/09/2006
Description : Dell PowerEdge RAID Controller 3/QC, 3/DC, 3/DCL and 3/SC Firmware Update
Version: 199A

ici pour 199A
Drivers 6.46.2.32 pour windows Chez Dsebire

Drac II
Drivers pour windows Chez Dsebire
Firmware2.50A02 pour windows Chez Dsebire
Tutoriel ou comment faire fonctionner cette -=*CENSORED*=- de Drac II

Autres
Firmware 57 http://dimitri.sebire.free.fr/forum/DEL ... %20A57.exe
Backplane http://dimitri.sebire.free.fr/forum/DEL ... %20A04.exe

**************************************************************
**************************************************************

Reference ou NB Parts
Rack DD: 5649C
Memoire: [#ff0000]Installation in matched sets of 4 modules is required.[/#ff0000]

Upgrade

Proc: 900Mhz 2Mo mais reste a trouver le PN ou l'intel spec ID et la config a faire sur la cm

Wait and See avec 4x900Mhz 2Mo SL4XY (2.8V)

Video: ?? j'avai essayer de changer par une Ati 4Mo pci sur mon ancien 6350 mais j'avait un beau freeze apres le Bios

Les Bible sont dispo ICI

Vue que je devai demonté la facade, j'en ai profité pour mettre un lecteur de dvd a la place du Teac 224E

Et la une capture d'ecran :d

Message par **biour** » lun. 13 nov. 2006 22:27

Tutoriel Drac II

Bon une fois votre Drac II correctement brancher sur le seul port PCI32 du serveur
et biensur Installé les Drivers fournis par Dsebire
voire memes flasher le firmware pour les plus audacieux (Rev 2.50A02 a l'instant ou j'ecris ces lignes)

Vous devriez Obtenir quleque chose comme cela

La suite est simple il vous faut le CD Dell OpenManage qui ressemble a celui ci (l'autres ce ne sont que des pilotes)

il s'execute automatiquement, vous choisissez Install par defaut, et vous laissez faire (il ce peut qu'il demande le service SNMTP mais je ne sai plus s'il est obligatoire)

Normalement vous devriez avoir un nouveau raccourci nommez DRAC II Web Console qui apparai quelque par dans le menu demarrer
il est temps de brancher le cable Rj45 a la carte si ce n'est pas deja fait

vous devriez obtenir apres quelques tatonnement un joli message d'erreur (je ne vai pas tout vous dire sinon ce ne serait pas marrant

)

donc si vous avez tout bien installez il doit y avoir un fichier Racconf qui trainne sur votre disque

dans "X:\Program Files\DRAC\Host"

En mode console aprés qq secondes de travail

tout va bien (si vous obtenez des zeros un peu partout ce n'est pas bon essayer une reinstall)

Voici les commandes prisent en charge

C:\Program Files\DRAC\Host>RacConf.exe /help

usage : RacConf.exe arg1 arg2...
/a[0 - 15] - Display Admin entry [0 - 15], /a displays all
/b - Display Battery information
/c [file] - Configure card with given file
/d - Issue harD reset to card
/fi [file] - Flash upgrade firmware image with given file (*.ima)
/i - Display mIscellaneous information
/l - Display card heaLth and trigger levels
/m[0 - 7] - Display Management Station [0 - 7], /m displays all
/o - Restore Factory Defaults to the Card
/r - Issue soft Reset to card
/s - Issue Shutdown to card
/t[0 - 7] - Display SNMP Trap destination [0 - 7], /t display all
/h or /? - Display this screen

Dans ce repertoir vous trouvez aussi un fichier Racconf.Ini, que je vous conseil de sauvgarder, ou mieu de faire une copie nommé Draconf.ini c'est ce fichier qu'il va falloir modifer
Ici le contenue du fichier

nous allons travailler sur 2 parties je vous laisserai vous amuser ensuite avec les autres

mais tout d'abord sachez plusieurs chose sur la syntaxe

# All lines beginning with '#' are treated as comments, and will be ignored by
# the utility.
# Adding '#' at the middle of a line, which does not also have '#' at the
# beginning may cause the utility to misbehave.
#
# All equal signs ('=') must be preceded by exactly one blank space. And
# should be followed immediately by the values, if any, without any space in
# between. There should also be no trailing spaces in any line. INI files
# which do not follow the above guidelines may cause the utility to misbehave.

nous allos tout d'abord modifer la partie reseaux, etant avec une freebox le choix est vite fait

chercher la balise [NetConfig]
IpAddr -> adresse de la Carte
Etc..

[NetConfig]
IpAddr =192.168.0.77
SubNetMask =255.255.255.0
GatewayAddr =192.168.0.254

il ne faut pas oublier autres chose

[AdminEntry0]
Administrator Alias =Toto
Password =1234
CallBackNum =
Service Provider =
Pager Number =
Pager Type =None
Preferences =
Custom Code =
PageOn Sunday =111111111111111111111111
PageOn Monday =111111111111111111111111
PageOn Tuesday =111111111111111111111111
PageOn Wednesday =111111111111111111111111
PageOn Thursday =111111111111111111111111
PageOn Friday =111111111111111111111111
PageOn Saturday =111111111111111111111111

pour raison de securité effacer le fichier apres upload

pour l'upload je vous conseil un petit batch que j'ai mis au point

Batch.bat
[cpp]
racconf.exe
racconf /c racconf.ini
racconf /d
racconf /r
racconf[/cpp]
il vous simplifira la vie
on reset la carte en hard est en soft (elle beep 1 ou 2 fois en soft)

une fois que c'est fait vous devez voir vos nouveau parametres

un nouveau tour sur Drac II manage et vous aurez une invite de Log (si le phone boock est bien config avec l'ip de la carte et non du pc)

Allez je vous aide un peu

si tout marche vous aurez ceci

Voila un rapide Tuto, ceci n'est qu'une parti du travail, j'ai passé qq heures dessu et surement legerement flingué mon Os

vous avez encore bcp de boulot a faire mais j'inclurai toutes vos decouverte conseil dans ce tuto
Codialement
Biour

Message par **totor17** » lun. 13 nov. 2006 23:29

c est joliiiiiii
ps lavai pa vu selui la dans les tof ou on voit ton bureau ( c etait dans le meme post que toi en train de barbariser des athlon xp ..... )

Message par **biour** » lun. 13 nov. 2006 23:35

ba je vien de le recevoir celui la

cf commande groupé

sinon c dommage que la facade soit explosé

Message par **micha30000** » mar. 14 nov. 2006 00:20

Super glue pour ta façade

Sinon t'as aussi des pates métalliques qui durcissent à l'air, c'est très solide, pour reconstruire les parties cassées.

Sinon, pas encore eu l'occasion de bien regarder le mien. Juste démonté les alims redondantes, le tirroir de ventilation, les disques scsi, le riser de ram et la carte DRACII

Demain j'vais tenter une installation Solaris10. Ca devrait bien tourner.

Tu aurais des infos sur la carte scsi ? Apparemment c'est une Megatrend 1600 Series, quelque chose dans le genre. U160, 2 canaux, 64Mo ECC + Batterie, mais j'ai pas d'infos pour le raid qu'il prend (j'suis pas entré dans son bios non plus en même temps).

Message par **biour** » mar. 14 nov. 2006 00:22

j'allai en parlé d'ailleurs j'ai 128mo sur la mienne

Message par **biour** » mar. 14 nov. 2006 00:26

voila une elite 1600

mais nous avons une plaque en plus sur la carte?

Message par **micha30000** » mar. 14 nov. 2006 00:37

Oui, et on a la batterie attachée à la barrette de ram

Sinon, 64 ou 128 je sais pas vraiment. Sur le net j'ai lu 64, j'arrive pas à déterminer sur la mienne.

La plaque qu'on a en plus, j'ai l'impression que c'est pour ajouter une seconde batterie. Il y a le connecteur...

Message par **biour** » mar. 14 nov. 2006 00:40

il me dit 128 au boot

Message par **biour** » mar. 14 nov. 2006 00:41

d'ailleur j'ai mi la carte sur les connecteur vert pci64bit@66Mhz au lieu de 33

Message par **micha30000** » mar. 14 nov. 2006 00:57

Ah, merci je me demandais ce que c'était. J'imagine que ce ne sont pas toutes les cartes qui passent en PCI-64@66Mhz... faudra que je vérifie avant pour ma 3000s

Message par **biour** » mar. 14 nov. 2006 00:59

je ne sai pas non plus si elle gere le pci64@66 mais cha fait rien :d

Message par **biour** » mar. 14 nov. 2006 01:00

a ben si (spec elite 1600)
Key Features � IA-64 Ready � Two Ultra160 SCSI Channels � Smart Init: Automatically Checks Logical Drive Consistency � 64-Bit 66 MHz PCI � PCI 2.2 Compliant � One DIMM Socket with 66 MHz 72-Bit Unbuffered 3.3 V ECC SDRAM

Message par **micha30000** » mar. 14 nov. 2006 01:26

IA-64 ready : intéressant à savoir

mais bon la plateforme étant en 32...

Message par **biour** » mar. 14 nov. 2006 02:21

Firmware
LSI Logic PERC3/DCL, PERC3/DC, PERC3/QC, PERC3/SC, v.199A, A40
Date de la version : 11/09/2006
Description : Dell PowerEdge RAID Controller 3/QC, 3/DC, 3/DCL and 3/SC Firmware Update

Version: 199A

Message par **biour** » mer. 15 nov. 2006 09:43

Mise a jour reussi :d
enait a part la perc tout le reste est a jour :d

Message par **biour** » mer. 15 nov. 2006 10:44

Message par **biour** » mer. 15 nov. 2006 11:15

2*36Go en raid 0 sur la perc3/DC firmware a jour et les pilotes a jour aussi

Message par **IvanleFou** » mer. 15 nov. 2006 11:16

T'arretes de flooder ouais!

Message par **biour** » mer. 15 nov. 2006 11:18

jalouse

Message par **micha30000** » mer. 15 nov. 2006 17:01

Je sais pas si tu as vu, en tappant F10 tu entres dans un outil de diagnostics intéressant, avec notamment un outil qui teste un à un tous les périphériques de la machine, en détails ou en quicktest :

1. Run resource configuration utility
2. Run system diagnostics
3. run memory diagnostics
4. run PERC3/DC(L) configuration utility
5. exit and reboot the system

En train de regarder le (1) :
- on peut voir les IRQ attribués
- on peut voir le matériel installé, et le désinstaller (à chaud ?)
- changer la date, l'heure
- créer une sauvegarde, copier, charger un/le fichier SCI (?)

Je fais tourner l'outil de diagnostic système (2)
3 erreurs :
- embedded server mgmt -> sensor check = mauvais voltage (?)
- même chose sur une autre ligne
- IDE cdrom : confidence test : incompatible CD for testing

Je teste le (3) memory test = sorte de memtest qui checke la mémoire vive... je laisse pas finir, parce que sur 3Go on n'est pas couchés...

Le (4) c'est la config de la carte PERC : config du raid (création, formatage, ...), reconstruction du raid, etc...

Message par **micha30000** » mer. 15 nov. 2006 18:02

Question subsidiaire : ça consomme combien de puissance des engins ? Les alim sont de 240W il me semble, en redondante par trois ?

édit : je viens de tester, ça démarre avec une seule alim. Au final, ça consomme pas tant que ça alors, puisque l'alim fait 240W, ça consomme moins que 240W...

Message par **biour** » mer. 15 nov. 2006 21:13

fo tester le f10 mais comme j'ai format suis pas sur que sa marche encore :d

Message par **Ryu_wm** » ven. 17 nov. 2006 14:44

normalement la fonction F10 est accessible meme avec les hdd vierges.

faudra que tu me dises si ça tient toujours pour t'UPper les iso du Dell management CD

Message par **micha30000** » ven. 17 nov. 2006 15:43

Oué j'pense que c'est comme les systèmes IBM, dans une puce genre bios (voire dans le bios ?)
