4 roulettes sans frein + 2 vérins (à l'avant), ça devrait le faire ?
Pas le moral
Construire une armoire 19\"
Je vais regarder pour faire ça, mais vu comment je prévois de la mettre, ça pourrait bien être 4 roulettes + 4 vérins, puisque maintenant j'aurai un accès limité à l'arrière.
Le mélaminé que j'avais acheté pour les côtés sera utilisé ailleurs.
Il me reste plus qu'à trouver 2 ou 3 étagères pour ranger les switch KVM (non rackable), et les gestion d'alim/boot...
Le mélaminé que j'avais acheté pour les côtés sera utilisé ailleurs.
Il me reste plus qu'à trouver 2 ou 3 étagères pour ranger les switch KVM (non rackable), et les gestion d'alim/boot...
Pas le moral
-
augur1
- Messages : 13167
- Inscription : ven. 12 janv. 2018 17:44
- Localisation : où tout est neuf et tout est sauvage
- Contact :
Construire une armoire 19\"
Aussi, en neuf : structure intérieur de baie :
http://www.cdiscount.com/informatique/m ... 28650.html
TRITON Support réseau RSX 19, 2 pièces, 42 U, gris clair - étagères avec 2 plans 19, rails profilés 19 zingués, charge maximale: 400 kg, profondeur utile: 660 mm,
... idéal pour se fabriquer les côté en BA13 et ajouter en facade une porte double vitrage standard en verre
http://www.cdiscount.com/informatique/m ... 28650.html
TRITON Support réseau RSX 19, 2 pièces, 42 U, gris clair - étagères avec 2 plans 19, rails profilés 19 zingués, charge maximale: 400 kg, profondeur utile: 660 mm,
... idéal pour se fabriquer les côté en BA13 et ajouter en facade une porte double vitrage standard en verre
Construire une armoire 19\"
Je vais peut-être réutiliser ça pour faire une desserte, ça peut toujours servir.J'ai fait quelques photos :
Les quatres montants.
Vues sur un montant, on voit les rails (2x 8U) fixés sur un élément de stucture en alu.
Au complet (les plateau n'ont pas apprécié le stockage, il ont rayés et sales)
Je pense que des plateaux en MDF feraient l'affaire. les éléments en alu ont une rainure de 10mm sur chaque face, donc il est assez facile de fermer les cotés et l'arrière.
Je vais juste coller un vinyl, imitation aluminium brossé, sur les plateau.
Edit : je fermerai les côtés, et peut-être que dans le futur, je mettrai une porte à l'arrière.
Pas le moral
Construire une armoire 19\"
Je suis en train de faire l'implantation (virtuelle) du matos dans la baie, et je me demandais si je ne pouvais pas mettre le switch à l'arrière.
Je ne débrancherai pas les câbles tous les jours et vu la profondeur de l'armoire, j'ai pas mal de place derrière un des boitiers 4U, mais aussi derrière les boitiers de pilotage des alims.
Cela me laisserait de la place à l'avant pour autre chose.
Je ne débrancherai pas les câbles tous les jours et vu la profondeur de l'armoire, j'ai pas mal de place derrière un des boitiers 4U, mais aussi derrière les boitiers de pilotage des alims.
Cela me laisserait de la place à l'avant pour autre chose.
Pas le moral
Construire une armoire 19\"
tu peux sans soucis
Construire une armoire 19\"
Voici comment je prévois de l'organiser :
1 - Prises (accessoires)
2 - Etagère 6U
3 - Magnétoscope
4 - Tv
5 - Tiroir écran
6 - Pilotage d'alim et switch KVM
7 - Station de travail N°2
8 - Station de travail N°1
9 - Baie MAS20
10- Serveur de fichiers
11- Serveur de fichiers vidéo
12- Vieux serveur (pour tests divers)
Peut-être que les prises passeront sur les côté, j'espère ne pas mettre tromper pour la TV (la flemme d'aller chercher un mètre
).
La station de travail N°1, c'est celle dont je parle dans un autre topic. La N°2, est un vieux PC, avec ports série, parallèle et USB pour bricoler un peu.
L'ordre pourrait bien changer, en fonction de la hauteur de certains éléments.
1 - Prises (accessoires)
2 - Etagère 6U
3 - Magnétoscope
4 - Tv
5 - Tiroir écran
6 - Pilotage d'alim et switch KVM
7 - Station de travail N°2
8 - Station de travail N°1
9 - Baie MAS20
10- Serveur de fichiers
11- Serveur de fichiers vidéo
12- Vieux serveur (pour tests divers)
Peut-être que les prises passeront sur les côté, j'espère ne pas mettre tromper pour la TV (la flemme d'aller chercher un mètre
).La station de travail N°1, c'est celle dont je parle dans un autre topic. La N°2, est un vieux PC, avec ports série, parallèle et USB pour bricoler un peu.
L'ordre pourrait bien changer, en fonction de la hauteur de certains éléments.
Pas le moral
Construire une armoire 19\"
J'ai pris des photos, mais elles sont ratées. Je recommencerai demain :d .
Edit : j'ai remplacé la seconde photo, mais pas encore la première, il faut que je reprenne encore la photo (je n'aime ce que je vois en reflet - moi - dans les vitres de la baie )
Edit : j'ai remplacé la seconde photo, mais pas encore la première, il faut que je reprenne encore la photo (je n'aime ce que je vois en reflet - moi - dans les vitres de la baie
)Pas le moral
Construire une armoire 19\"
Je viens de voir que cela fait 44U à rentrer dans une baie de 42U.
Donc l'étagère 6U sera partager en deux et recevra le magnétoscope, cela me permettra de gagner les 2U en trop dans la configuration que je viens de vous présenter.
Donc l'étagère 6U sera partager en deux et recevra le magnétoscope, cela me permettra de gagner les 2U en trop dans la configuration que je viens de vous présenter.
Pas le moral
Construire une armoire 19\"
Le haut :
Le bas :
(La grosse rayure a été faite lors du montage
)
Apparemment, les câble arrivaient par le bas, je veux les faire arriver par le haut.
Je vais peut-être ajouter une ventilation...
Le bas :
(La grosse rayure a été faite lors du montage
)Apparemment, les câble arrivaient par le bas, je veux les faire arriver par le haut.
Je vais peut-être ajouter une ventilation...
Pas le moral
-
augur1
- Messages : 13167
- Inscription : ven. 12 janv. 2018 17:44
- Localisation : où tout est neuf et tout est sauvage
- Contact :
Construire une armoire 19\"
Cholie !
Construire une armoire 19\"
Bonjour tout le monde,
Pour mon premier message, je vous propose de vous faire part d'une réalisation personnelle...
A savoir la genèse d'une armoire 19" de 14U faite maison en bois ! Si si !
Le premier jour, Dieu créa la lumière... Et moi j'en profitais pour aller acheter le matériel nécessaire :
J'ai trouvé les profilés sur le site AVLS.

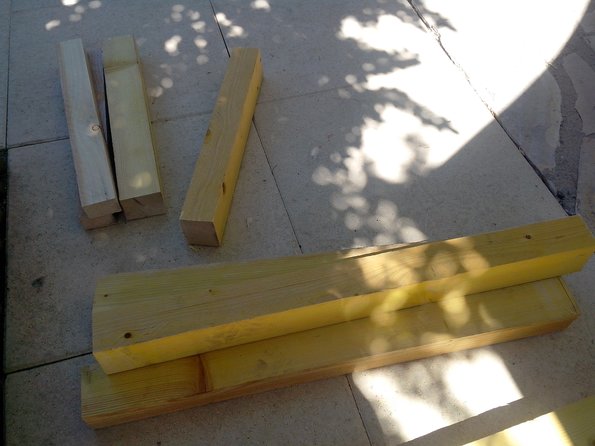

Au deuxième jour, Dieu sépara les éléments... En fait, appelez moi Dieu ... (vive la scie circulaire)

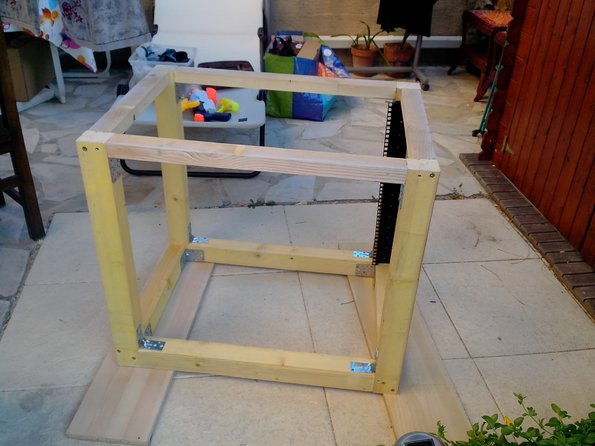

Au troisième jour, Dieu plaça des équerres un peu de partout pour s'assurer que la structure ne se déformerait pas en parallélogramme !
Oui, ce sont des équerres utilisées pour des charpentes ! Ca ne bouger pas, c'est moi qui vous le dit !

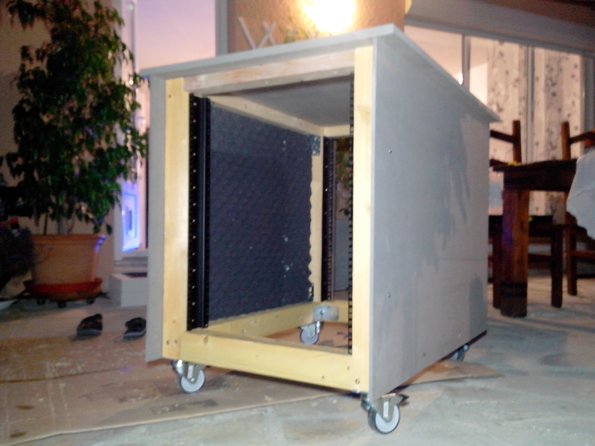

Au quatrième jour, ça prend forme réellement :
La principale contrainte est qu'on ne peut avoir aucune surépaisseur sur les faces où viennent se fixer les profilés. Donc, il faut tout noyer sur les quatres faces concernées.
Des écrous noyés sont insérés dans les chevrons. Le filetage des vis de fixation des panneaux de medium n'attaquent donc pas le bois, mais un filetage métallique encastré. Honnêtement, si c'était à faire, je verrais pour utiliser des écrous à frapper.
La limite maximale de poids est donnée par les roulettes ! 60kg par roue, soit un total de 240kg dans la baie.
Au cinquième jour, la vie est apparue !

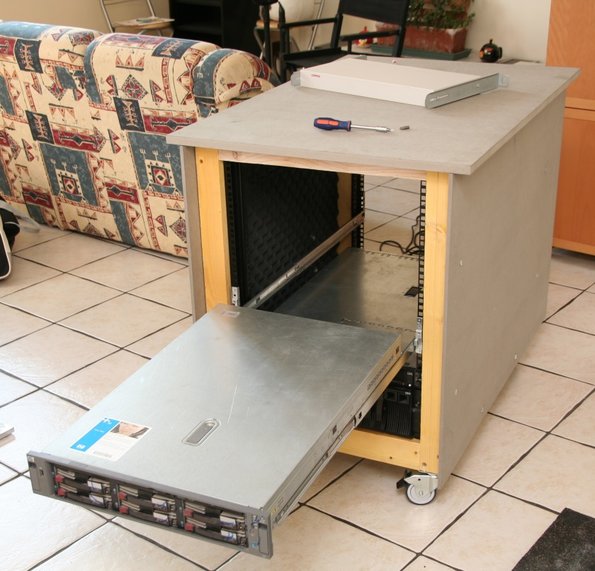

Oui, le DL380 G4 est plein et ne fait pas tomber la baie!

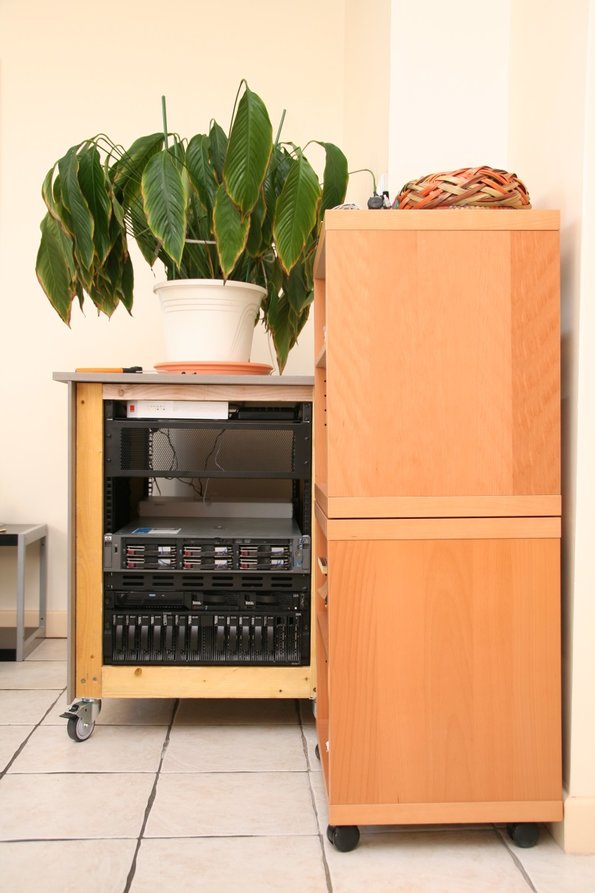

Au sixième jour, tout était en place, charge à l'homme de mettre une fleur de lune sur le rack
Le temps de trouver comment on exporte un plan Sketchup en JPEG, je vous rajoute ça !
Réellement, il a fallu une bonne journée de travail pour monter l'ensemble du rack.
Quelques détails qui ont toute leur importance :
[*]Il est préférable d'utiliser du bois raboté pour être sur des ajustements
[*]J'ai peut-être un peu déconné sur les panneaux de MDF... C'est beau... mais c'est cher !!! 1/3 du prix de la bestiole tout de même
[*]Le châssis est très profond pour gérer la longueur d'un serveur HP. A l"usage, il est préférable de séparer les montants avant et arrière de 60cm.
[*]Pensez à prévoir que le meuble doit pouvoir être déplacé, voire transporté en voiture ! J'ai failli me faire avoir ! A quelques centimètres près, j'étais bon pour tout démonter !
Pour mon premier message, je vous propose de vous faire part d'une réalisation personnelle...
A savoir la genèse d'une armoire 19" de 14U faite maison en bois ! Si si !
Le premier jour, Dieu créa la lumière... Et moi j'en profitais pour aller acheter le matériel nécessaire :
J'ai trouvé les profilés sur le site AVLS.
Au deuxième jour, Dieu sépara les éléments... En fait, appelez moi Dieu
... (vive la scie circulaire)Au troisième jour, Dieu plaça des équerres un peu de partout pour s'assurer que la structure ne se déformerait pas en parallélogramme !
Oui, ce sont des équerres utilisées pour des charpentes ! Ca ne bouger pas, c'est moi qui vous le dit !
Au quatrième jour, ça prend forme réellement :
La principale contrainte est qu'on ne peut avoir aucune surépaisseur sur les faces où viennent se fixer les profilés. Donc, il faut tout noyer sur les quatres faces concernées.
Des écrous noyés sont insérés dans les chevrons. Le filetage des vis de fixation des panneaux de medium n'attaquent donc pas le bois, mais un filetage métallique encastré. Honnêtement, si c'était à faire, je verrais pour utiliser des écrous à frapper.
La limite maximale de poids est donnée par les roulettes ! 60kg par roue, soit un total de 240kg dans la baie.
Au cinquième jour, la vie est apparue !
Oui, le DL380 G4 est plein et ne fait pas tomber la baie!
Au sixième jour, tout était en place, charge à l'homme de mettre une fleur de lune sur le rack
Le temps de trouver comment on exporte un plan Sketchup en JPEG, je vous rajoute ça !
Réellement, il a fallu une bonne journée de travail pour monter l'ensemble du rack.
Quelques détails qui ont toute leur importance :
[*]Il est préférable d'utiliser du bois raboté pour être sur des ajustements
[*]J'ai peut-être un peu déconné sur les panneaux de MDF... C'est beau... mais c'est cher !!! 1/3 du prix de la bestiole tout de même
[*]Le châssis est très profond pour gérer la longueur d'un serveur HP. A l"usage, il est préférable de séparer les montants avant et arrière de 60cm.
[*]Pensez à prévoir que le meuble doit pouvoir être déplacé, voire transporté en voiture ! J'ai failli me faire avoir ! A quelques centimètres près, j'étais bon pour tout démonter !
Construire une armoire 19\"
Voila le plan :
Petite différence : Y avait plus de chevron 50x75... Donc, c'est devenu du 63x75 ! Ce qui m'a fait prendre 3cm d'embonpoint (et risquer de ne pas rentrer dans la voiture !)
Petite différence : Y avait plus de chevron 50x75... Donc, c'est devenu du 63x75 ! Ce qui m'a fait prendre 3cm d'embonpoint (et risquer de ne pas rentrer dans la voiture !)
Construire une armoire 19\"
C'est vrai que le résultat est pas mal, mais comme celui qui l'a fait se prend pour Dieux ...
Pas le moral
Construire une armoire 19\"
Potentiellement, si on repart du même principe que ma baie, avec des profilés alu modulaires systeal, on arrive à un châssis qui avoisine les 500€ pour 14/15U en équerrant de partout (pour éviter les déformations)
Plusieurs remarques concernant les bandeaux de prises électriques (PDU) :
[*]Les PDU peuvent se fixer sur les montants verticaux. Souvent, c'est comme ça que c'est fixé dans les baies HP pour gagner de précieux U. Un exemple de PDU qui conviendrait
[*]Potentiellement, il est possible de mettre une PDU de chaque coté du rack et raccorder sur deux ports différents de l'onduleur pour répartir la charge
[*]Les châssis 4U ont souvent des rails de fixation qui ne prennent pas toute la hauteur du serveur. ce qui fait qu'on peut utiliser les U de fixation restants pour les PDU.
[*]Les étagères courtes ne se fixent que d'un coté. L'autre est donc disponible. c'est ce que j'ai fait pour fixer mon KVM et switch (SG-1016)
[*]Habituellement, KVM, bandeaux électriques et switch se branchent à l'arrière de la baie (pour des questions de cable management)
Plusieurs remarques concernant les bandeaux de prises électriques (PDU) :
[*]Les PDU peuvent se fixer sur les montants verticaux. Souvent, c'est comme ça que c'est fixé dans les baies HP pour gagner de précieux U. Un exemple de PDU qui conviendrait
[*]Potentiellement, il est possible de mettre une PDU de chaque coté du rack et raccorder sur deux ports différents de l'onduleur pour répartir la charge
[*]Les châssis 4U ont souvent des rails de fixation qui ne prennent pas toute la hauteur du serveur. ce qui fait qu'on peut utiliser les U de fixation restants pour les PDU.
[*]Les étagères courtes ne se fixent que d'un coté. L'autre est donc disponible. c'est ce que j'ai fait pour fixer mon KVM et switch (SG-1016)
[*]Habituellement, KVM, bandeaux électriques et switch se branchent à l'arrière de la baie (pour des questions de cable management)
Construire une armoire 19\"
Mes profilé alu sont de récup, parce que 500€ dans le châssis, quand je vois que j'ai payé mon armoire 42U complète, moins de 200€.
Sinon, pour le reste, je suis d'accord pour tout
.
Sinon, pour le reste, je suis d'accord pour tout
.Pas le moral
Construire une armoire 19\"
J'ai passé quelques (dizaines) d'heures à fouiller sur le net.
Systeal est hors de prix. Ca m'a l'air d'être du bon matos costaud, mais ça reste trop cher !
Motedis est beaucoup moins cher.
AVLS est le seul site que je connais pour me procurer des profilés doubles pour rack.
Je prends les hypothèses suivantes :
[*]Même plan de montage que le chassis en bois. Seules les cotes changent
[*]14U pour y glisser un onduleur, un serveur 3U, un PC 4U et quelques babioles
[*]châssis fermé sur les cotés et au dessus
[*]châssis ouvert devant et derrière (si vous voulez mettre des portes, il faut changer toute la conception pour avoir six voire 8 montants verticaux)
[*]aucune déformation tolérée
J'ai refait toute la liste des composants à acheter.
Je n'ai pas souhaité percer les montants en alu, donc, j'équerre de l'intérieur les faces sur lesquelles les rails seront fixés.
Manquent plus que les panneaux et le châssis est complet de chez complet !
Y a la visserie, les PDU (à couper pour câbler sur l'onduleur), et tout ce qu'il faut pour tout faire tenir en place.
Et ma baie, une fois assemblée avec les panneaux... Je peux y poser des bières
(ou dans mon cas, une enceinte )
[EDIT]J'ai oublié les vis / écrous pour fixer les rails à trous carrés ! prévoir une vingtaine de vis / boulons de plus en M4 / M5 (~4-6 euros)[/EDIT]
Systeal est hors de prix. Ca m'a l'air d'être du bon matos costaud, mais ça reste trop cher !
Motedis est beaucoup moins cher.
AVLS est le seul site que je connais pour me procurer des profilés doubles pour rack.
Je prends les hypothèses suivantes :
[*]Même plan de montage que le chassis en bois. Seules les cotes changent
[*]14U pour y glisser un onduleur, un serveur 3U, un PC 4U et quelques babioles
[*]châssis fermé sur les cotés et au dessus
[*]châssis ouvert devant et derrière (si vous voulez mettre des portes, il faut changer toute la conception pour avoir six voire 8 montants verticaux)
[*]aucune déformation tolérée
J'ai refait toute la liste des composants à acheter.
Je n'ai pas souhaité percer les montants en alu, donc, j'équerre de l'intérieur les faces sur lesquelles les rails seront fixés.
Manquent plus que les panneaux et le châssis est complet de chez complet !
Y a la visserie, les PDU (à couper pour câbler sur l'onduleur), et tout ce qu'il faut pour tout faire tenir en place.
Et ma baie, une fois assemblée avec les panneaux... Je peux y poser des bières
(ou dans mon cas, une enceinte )[EDIT]J'ai oublié les vis / écrous pour fixer les rails à trous carrés ! prévoir une vingtaine de vis / boulons de plus en M4 / M5 (~4-6 euros)[/EDIT]
Construire une armoire 19\"
Pour mes profilés alu, je commande en Allemagne, c'est moins cher que Motedis, mais il y a moins de choix.
Mes profilés doubles pour rack 45U, ont été commandé en France.
Chez AVLS, le problème c'est qu'il y a un minimum de commande pour les profilés, même si c'est panachable avec d'autre profilés, ça reste un problème si tu n'a besoin de rien d'autre.
Mes profilés doubles pour rack 45U, ont été commandé en France.
Chez AVLS, le problème c'est qu'il y a un minimum de commande pour les profilés, même si c'est panachable avec d'autre profilés, ça reste un problème si tu n'a besoin de rien d'autre.
Pas le moral
Construire une armoire 19\"
C'est dommage, apparemment ils n'ont plus de profilés alu, mais ils ont toujours la quincaillerie qui va avec, enfin un peu de quincaillerie.Je rajoute quelques liens :
http://cgi.ebay.fr/ALU-Profil-Aluprofil ... dZViewItem (du costaud)
Visitez sa boutique : http://stores.ebay.fr/blank-profiltechnik
J'achetais chez eux depuis quelques années parce qu'ils n'étaient pas chers, maintenant je vais prendre chez motedis.fr, j'y prends déjà la quincaillerie parce que plus de choix.
Edit : il y avait un prix du mètre, et il ne faisait pas payer la coupe à la longueur voulu, contrairement à tous les autres que j'ai pu trouver.
Pas le moral
-
micha30000
- Messages : 9473
- Inscription : ven. 12 janv. 2018 17:44
Construire une armoire 19\"
407 euros HT c'est pas hors de prix ? On trouve souvent des baies 42U quasi neuves d'occaz au tiers de ce prix non ?
Construire une armoire 19\"
Salut
si vous cherché du profilé alu, faite une recherche sur : bosch rexroth profile
Bosch est le principale fournisseur sur ce type de produit, vous tomberais aussi sur quelques revendeurs
si vous cherché du profilé alu, faite une recherche sur : bosch rexroth profile
Bosch est le principale fournisseur sur ce type de produit, vous tomberais aussi sur quelques revendeurs
Construire une armoire 19\"
Je ne prends pas les profilés Bosch, trop cher, je prends la version légère (Bosch étant la version lourde ou costaud), Je vais contacter le vendeur à qui je prenais, sinon, je prendrai chez Motedis, qui vends les versions légères et lourdes en plus de la quincaillerie.
Pas le moral
Construire une armoire 19\"
Salut
Pas mal le site Motedis qui permet de commander les profilés découpé aux longueurs que l'on veut.
Sinon niveau prix, j'etais tombé sur ca : http://www.technic-achat.com/profile-al ... r,3,30.cfm
C'est surrement pas les moins cher (ya ptet moyen d'avoir mieux chez des grossistes), mais en tout cas les prix me semble assez interessant pour du bosch.
Pas mal le site Motedis qui permet de commander les profilés découpé aux longueurs que l'on veut.
Sinon niveau prix, j'etais tombé sur ca : http://www.technic-achat.com/profile-al ... r,3,30.cfm
C'est surrement pas les moins cher (ya ptet moyen d'avoir mieux chez des grossistes), mais en tout cas les prix me semble assez interessant pour du bosch.
