TOPIC OFFICIEL: Cartes RAID SCSI et SATA

Message par **kaiserzeus2001** » mar. 24 mai 2005 16:49

Salut à tous,

Afin d'éviter de polluer d'autres topic, comme je m'embète un peu et qu'il y a vraiment peu d'activité sur le forum today

je me décide (avec la petite fouine Dricfr) à faire un petit topic dédié aux cartes raid

Tout d'abord, un test qui a l'air sympas et qui répertorie la plupart des controlleurs actuels:
http://pda.tweakers.net/?reviews/536 dommage qu'il soit en allemand...
Je me suis fondé sur ce dernier pour sortir une première ébauche du topic encore en cours de rédaction.

Alors du côté SATA, on a: (15 cartes)

[#ff0000]* 3ware Escalade 8506[/#ff0000] => Lien constructeur

Caractéristiques principales:
- PCB: Half-length
- Bus: PCI64@66Mhz PCI 2.2
- Nombre de périphériques: de 4 à 12 ports SATA 150
- Processeur: 3ware 200-0069-00
- I/O controleur: 3ware 200-0033-00 (2x)
- Compatible avec PCI 5V: Oui
- Serial ATA Natif: Non
- SATA NCQ: Non
- ATA TCQ: Non
- Cache: 4 mo ( A vérifier)
- Cache extensible: Non
- Multi-lane option: Non
- Drive activity LEDs: Non
- Raid Supportés: 0,1,5,10,0+1
- Online capacity expansion: Non
- Online RAID level migration: Non
- S.M.A.R.T. monitoring: Oui
- > 2TB arrays (64-bit LBA): Non
- Bios en mode texte: Oui
- Bios graphique: Non
- Interface Web: Oui
- Notification par email: Oui
- Logging des évènements: Oui
- Windows 32-bit: Oui
- Windows 34-bit: Oui
- Linux source: Oui
- FreeBSD: 4.8
DataSheet
Benchmark constructeur...
Disques compatibles
Cartes mères compatibles

Points faibles:
- Ne gère pas l'OCE

[#ff0000]* 3ware Escalade 9500S[/#ff0000] => Lien constructeur

Qui est en gros une evolution de la précédente avec un ajout de cache
Caractéristiques principales:
- PCB: Half-length
- Bus: PCI64@66Mhz PCI 2.2
- Nombre de périphériques: de 4 à 12 ports SATA 150
- Processeur: 3ware 200-0064-00
- I/O controleur: 3ware 200-0033-00 (2x)
- Compatible avec PCI 5V: Oui
- Serial ATA Natif: Non
- SATA NCQ: Non
- ATA TCQ: Non
- Cache: 128 mo (Extensible 1G)
- Cache extensible: Oui
- Multi-lane option: Oui
- Drive activity LEDs: Oui
- Raid Supportés: 0,1,5,10,0+1,50
- Online capacity expansion: Oui
- Online RAID level migration: Non
- S.M.A.R.T. monitoring: Oui
- > 2TB arrays (64-bit LBA): Oui
- Bios en mode texte: Oui
- Bios graphique: Non
- Interface Web: Oui
- Notification par email: Oui
- Logging des évènements: Oui
- Windows 32-bit: Oui
- Windows 34-bit: Oui
- Linux source: Oui
- FreeBSD: à partir de 4.8

[#ff0000]* Areca ARC-1120 et ARC-1160[/#ff0000] => Lien constructeur

Cette carte existe en deux versions 12 et 16 ports et peut recevoir un cache allant jusqu'à 1 giga, ce qui le profère des perfs hors norme!

[#ff0000]* HighPoint RocketRAID 1820A[/#ff0000] => Lien constructeur

[#ff0000]* HighPoint RocketRAID 2220[/#ff0000] => Lien constructeur

Caratéristiques principales:
8 channels PCI-X to SATA II host adapter
PCI-X 64 bit 133/100/66 MHz
Up to 3.0Gb/s transfer rate
RAID 0, 1, 5, 10 and JBOD
Native Command Queuing(NCQ)
Staggered Drive Spin up
Single RAID Cross Adapter up to 16HDDs
Online Capacity Expansion and Online RAID Level Migration (OCE/ORLM)
Hot Swap and Hot Spare
S.M.A.R.T monitoring hard disk for status reliability
SAF-TE enclosure management
Online Array Roaming
Quick and background initialization for quick RAID configuration
64-bit LBA for over 2TB partition support
BIOS booting support
Automatic RAID rebuild
Command Line Interface(CLI)
Web browser RAID management software
SMTP email notification
Supports Windows, Linux and FreeBSD

[#ff0000]* HighPoint RocketRAID 2320[/#ff0000] => Lien constructeur

La même que précédemment avec PCI Express x8. Prévue: fin 2005

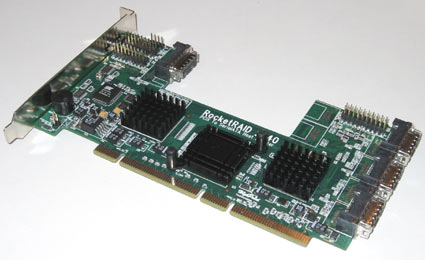

[#ff0000]* HighPoint RocketRAID 2X40 ?[/#ff0000] => Lien constructeur

carte 16-ports PCI-X SATA-II controller incluant 4 Infiniband ports
Un maximum de 4 disques peuvent être connectés par port.
Ils doivent être reliés via un rack externe.

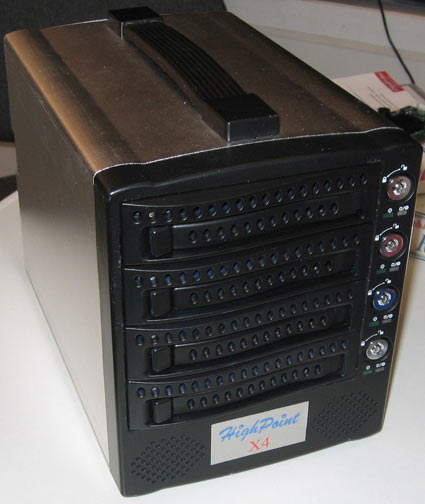

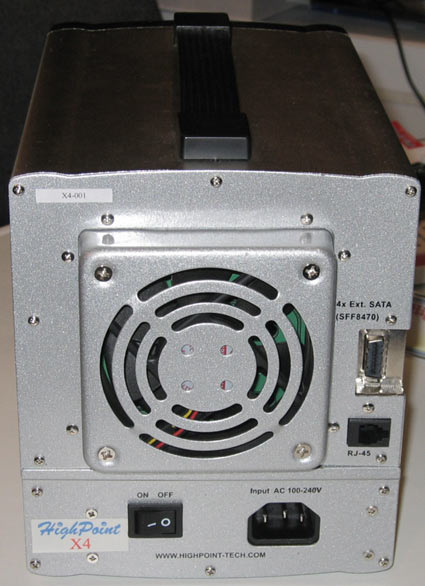

[#ff0000]* The HighPoint SATA Rack x4:[/#ff0000] => Lien constructeur

Message par **kaiserzeus2001** » mar. 24 mai 2005 16:49

[#ff0000]* LSI Logic MegaRAID SATA 150-4/6[/#ff0000] => Lien constructeur

[#ff0000]* Promise FastTrak S150 SX4[/#ff0000] => Lien constructeur

Caractéristiques principales:
- Four-port Serial ATA RAID controller with 1.5Gbps per channel
- 32-Bit/66MHz PCI 2.2 interface
- Support for RAID level 0, 1, 10, 5 and JBOD
- Online array expansion and RAID level migration to add capacity on the fly
- Supports hot swap of failed drives
- Automatic/manual rebuild of hot spare drive
- PerfectRAID technology for robust error handling and recovery of fatal, media and disk errors
- Variable stripe block size support enables optimization for diverse application requirements
- 64MB of ECC cache memory
- Seamless upgrade to Promise's external storage solutions

[#ff0000]* Promise FastTrak TX4300[/#ff0000] => Lien constructeur

Caractéristiques principales:
- 4 Serial ATA 3Gb/s Ports for support of up to 4 drives
- RAID 0/1/10 and JBOD
- PCI 32-Bit / 66 MHz
- Native Command Queuing
- SATA Tagged Command Queuing
- Large LBA support for drives above 137GB
- Disk Activity LED Headers
- Combine with the SuperSwap 1100 or SuperSwap 4100 for an advanced internal storage system

[#ff0000]* RAIDCore BC4852[/#ff0000]

[#ff0000]* Les adaptec 2410SA, 2810SA et 21610SA[/#ff0000]

[#ff0000]* ICP Vortex[/#ff0000]

[#ff0000]* LSI Logic MegaRAID SATA 300-8X[/#ff0000]

Lien constructeur

Caractéristiques principales:
- Bus: PCI-x@133/100/66MHz
- Nombre de périphériques: 32 ports SATA II 300 (grace au port multiplier) (1.5Gb/sec and 3Gb/sec drive mode support)
- Processeur: Intel® IOP331 integrated IO processor
- Compatible avec PCI 5V: Non
- Serial ATA Natif:
- SATA NCQ: Oui
- ATA TCQ:
- Cache: 128 mo DDR@333MHz(intégré)
- Cache extensible: Non
- Multi-lane option:
- Drive activity LEDs: Oui
- Raid Supportés: 0, 1, 5, 10, and 50
- Online capacity expansion: Oui
- Online RAID level migration: Oui
- Optional Battery backup support: Oui
- S.M.A.R.T. support Oui
- Enclosure management (SAF-TE): Oui
- S.M.A.R.T. monitoring: Oui
- > 2TB arrays (64-bit LBA): Oui
- Bios en mode texte: Oui
- Bios graphique: Oui
- Interface Web:
- Notification par email:
- Logging des évènements:
- Windows 32-bit: Oui
- Windows 34-bit: Oui
- Linux source:
- FreeBSD:
Supporte le SATA2 et le "port multiplier" qui permet de brancher 32 disques ??!!

[#ff0000]* Tekram[/#ff0000]

Pour les SCSI U320 (pour commencer ...) (8 cartes)

[#ff0000]* LSI MegaRAID SCSI 320-2[/#ff0000] => Lien constructeur

Caractéristiques principales:
- Controleur SCSI bi canaux U320 sur PCI64@66Mhz
- cache au format SDRAM PC100 extensible à 512 Mo
- Baterie de secours optionnelle

[#ff0000]* LSI MegaRAID SCSI 320-2X[/#ff0000] => Lien constructeur

Caractéristiques principales:
- Controleur SCSI bi canaux U320 sur PCI-X@133Mhz
- Ajout de cache possible jusqu'à 2 gigas
- cache au format DDR333 ou DDR2 400
- Baterie de secours optionnelle

Message par **kaiserzeus2001** » mar. 24 mai 2005 16:49

[#ff0000]* LSI MegaRAID SCSI 320-4X[/#ff0000] => Lien constructeur

Caractéristiques principales:
- Controleur SCSI quadri canaux U320 sur PCI-X@133Mhz
- Ajout de cache possible jusqu'à 2 gigas
- cache au format DDR333 ou DDR2 400
- Baterie de secours optionnelle

[#ff0000]* LSI MegaRAID SCSI 320-2E[/#ff0000] => Lien constructeur

- Controleur SCSI bi canaux U320 sur PCI Express 8x
- Ajout de cache possible jusqu'à 2 gigas
- cache au format DDR333 ou DDR2 400
- Baterie de secours optionnelle couplée à une barette de cache

- Adaptec ASR-2120S

- Adaptec Adaptec ASR-2200S

[#ff0000]* Adaptec 29320(A)-R, 39320(A)-R[/#ff0000]

Caractéristiques principales:
- A la base: "simple controleur" SCSI mono ou bi canals U320 avec possibilité d'activer le mode HostRAID qui propose les modes de base: RAID 0,1,0+1. A noter qu'il faut changer les drivers de la carte pour l'utilisation dans ce mode.
- PCI-X @133Mhz

Cette liste n'est qu'un début et sera complétée au fur et à mesure des discussions.
J'ajouterai ensuite les caractéristiques principales des différents produits.

Ma préférée: LSI Logic MegaRAID SATA 300-8X

Message par **kaiserzeus2001** » mar. 24 mai 2005 17:00

Infos diverses:

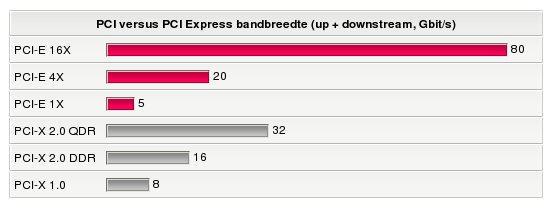

Un petit comparatif sympas des BP de différents bus:

Un article qui compare le PCI-x et le PCI-e 4x => http://www.tomshardware.com/storage/200 ... -modes.gif

Voici un article et un autre très bien fait qui présentent différents modes RAID.

dont, le RAID5: Disque simple:

et un comapratif des différents principaux modes:

Message par **kaiserzeus2001** » mar. 24 mai 2005 17:00

Reserved bis bis

car on ne peut pas mettre plus de 10 photos par post

Message par **TNZ** » mar. 24 mai 2005 17:01

Infos supplémentaire sur les 9500S de chez 3ware

http://france.3ware.com/products/benchmarks_sata.asp
http://3ware.com/products/serial_ata9000.asp
http://www.tomshardware.fr/articlestock ... &NumPage=2
http://www.gamepc.com/labs/view_content ... 005&page=4

NB : le test gamepc a été fait sur une carte mère n'ayant que des PCI32@33 :/

Message par **dsebire** » mar. 24 mai 2005 17:02

Quelle controleur / quelle norme?

j'aurais plutot ecrit quel controleur

et pour ceux qui ont du RAID SATA et SCSI avec 2 marques de controleurs differents ?? (comme toi par ex ....)

chez adaptec ya aussi les controlleurs "standards" comme 29320 et 39320 qui font RAID 0,1,0+1....

Message par **kaiserzeus2001** » mar. 24 mai 2005 17:03

Oki merci pour ces precisions, je vais corriger et compléter

Message par **dsebire** » mar. 24 mai 2005 18:58

a y est, j'ai pu voter convenablement !!!

Message par **kaiserzeus2001** » mar. 24 mai 2005 19:40

Message par **biour** » mar. 24 mai 2005 20:09

Adaptec 39320R Raid 0 1 10 U320 Double canal
Raid Sata (via ou nforce) 0 1
Autre: HP netraid 0 1 5 10 (a verifier)

Message par **nicodache** » mar. 24 mai 2005 20:34

t'as oublié les netcell

: http://www.netcell.com/home.html
page produit : http://www.netcell.com/_corporate/products.html

mais ca sent pas bon

et aussi les accusys : http://www.accusys.com.tw/

[edit]je le rereresort : comparo de 9 solutions raid 5 sata : http://www.tweakers.net/reviews/557

Message par **kaiserzeus2001** » mar. 24 mai 2005 21:09

Merci pour toutes vos remarques

je continue la mise à jour demain

Message par **kaiserzeus2001** » mar. 24 mai 2005 21:16

Ca y est!

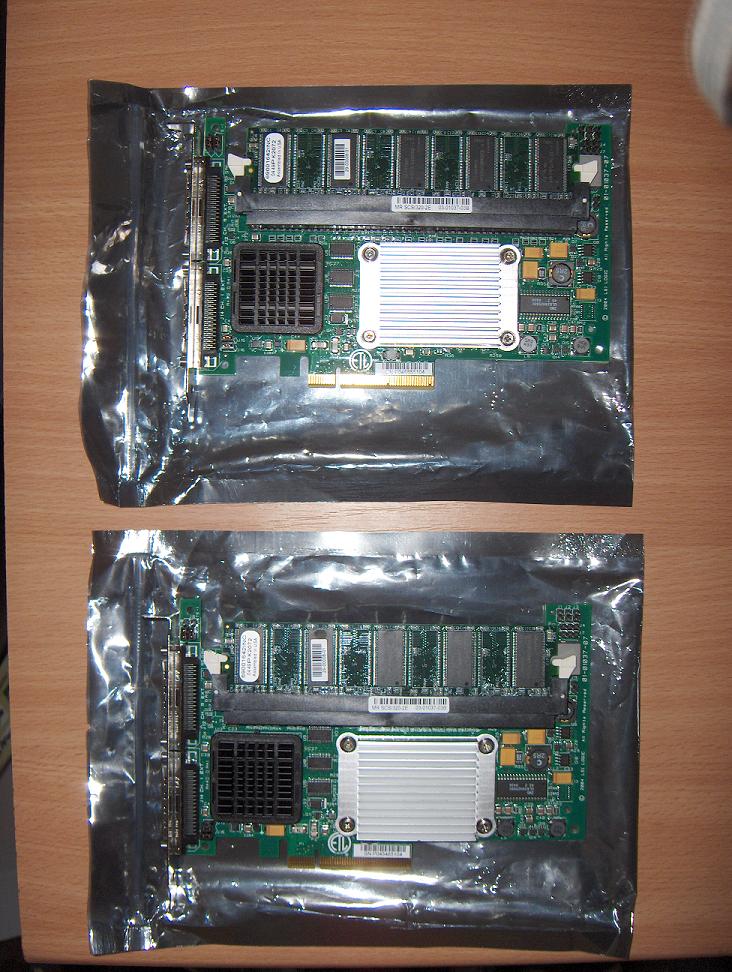

on a reçu les MegaRAID 320-2e pour les mettre en SLI

Non,

y en a une pour PeK et une pour moa

Message par **chili69** » mar. 24 mai 2005 21:51

bravo beau boulo Kaiser

et belle carte cette MegaRAID

edit: ou qui sont les connecteurs internes ? derrière la ram ?

Message par **kaiserzeus2001** » mar. 24 mai 2005 22:10

Merci chili69

C'est en cours

Pour la 320-2e en effet les 2 connecteurs internes sont cachés par le module de ddr.
C'est la même chose que sur cette photo de la 320-2x sans la barette.

Message par **nicodache** » mar. 24 mai 2005 23:30

c'est des cartes de paidai ca encore [:grut]

Message par **IvanleFou** » mer. 25 mai 2005 08:54

Ca y est!
on a reçu les MegaRAID 320-2e pour les mettre en SLI

http://21sur20.free.fr/HFR/2_c_mieux.jpg

Non, y en a une pour PeK et une pour moa

J'en aurais bien pris une aussi

Message par **kaiserzeus2001** » mer. 25 mai 2005 09:20

c'est des cartes de paidai ca encore [:grut]

J'en aurais bien pris une aussi

Si ca t'interesse, il se pourrait qu'on refasse une commande car je suis bien tenté par la MegaRAID SATA 300-8X

(pour remplacer ma 3ware)
En fait, je démarre une collection de cartes RAID

Je te tiens au courant si tu veux et si c'est possible.

Message par **chili69** » mer. 25 mai 2005 09:32

kaiser> si tu lache ta 3ware dis moi

Message par **kaiserzeus2001** » mer. 25 mai 2005 09:36

kaiser> si tu lache ta 3ware dis moi

Pas de pb, tu es premier sur la liste

Message par **TNZ** » mer. 25 mai 2005 09:44

Ca y est!
on a reçu les MegaRAID 320-2e pour les mettre en SLI

http://21sur20.free.fr/HFR/2_c_mieux.jpg

Non, y en a une pour PeK et une pour moa

Euhhhhhhh ... le SLI like avec les 3ware est possib' jusqu'à 4 cartes

Message par **kaiserzeus2001** » mer. 25 mai 2005 09:58

Oui, c'est possible avec la plupart des cartes dans la mesure ou tu mets de 2 à X aires raid de type Y en raid 0 ou autre. Je m'explique.
LSI le fait aussi: Par exemple: tu mets 2 aires raid 5 de 2 controleurs différents en raid 0 ce qui donne un raid50... Tu peux aussi faire des combinaisons bien plus complexes avec plus de controleurs / aires raid...

Tu peux même le faire en soft avec des controleurs de marque différentes... mais bon pas top

Après d'un autre côté quand tu peux mettre 30 Disques physiques sur le controleur, il faut vraiment avoir de gros besoins pour en mettre plusieurs

Supports up to 40 logical drives per adapter and 30 physical drives per array

Message par **dsebire** » mer. 25 mai 2005 10:12

Après d'un autre côté quand tu peux mettre 30 Disques physiques sur le controleur, il faut vraiment avoir de gros besoins pour en mettre plusieurs

pas forcement.
avec 2-3 disques tu peux saturer le bus SCSI (cas U160, 3 disques: 53Mo/s par disque, c largement faisable). d'ou l'avantage d'avoir des cartes bi ou tri canal et/ou de mettre plusieurs controlleurs....

Message par **kaiserzeus2001** » mer. 25 mai 2005 10:19

Exact,

Mais dans le cas présent, saturer 2 cannaux U320 correspond à 640 Mo/s (Hors cache controleur). Y a quand même de la marge

et Il faut donc un gros besoin pour coupler plusieurs controleurs de ce type!
